JY-IPC-KA6500

CPU

Intel 10th Gen. Cometlake-S Core i9/i7/i5/i3/Celeron CPU，LGA 1200 Socket，双核/四核/六核/八核/十核，最大功耗65W； Intel H420E芯片组

系统内存

双通道2*260pin DDR4 SO-DIMM , 支持到2933MHz, 最大64GB

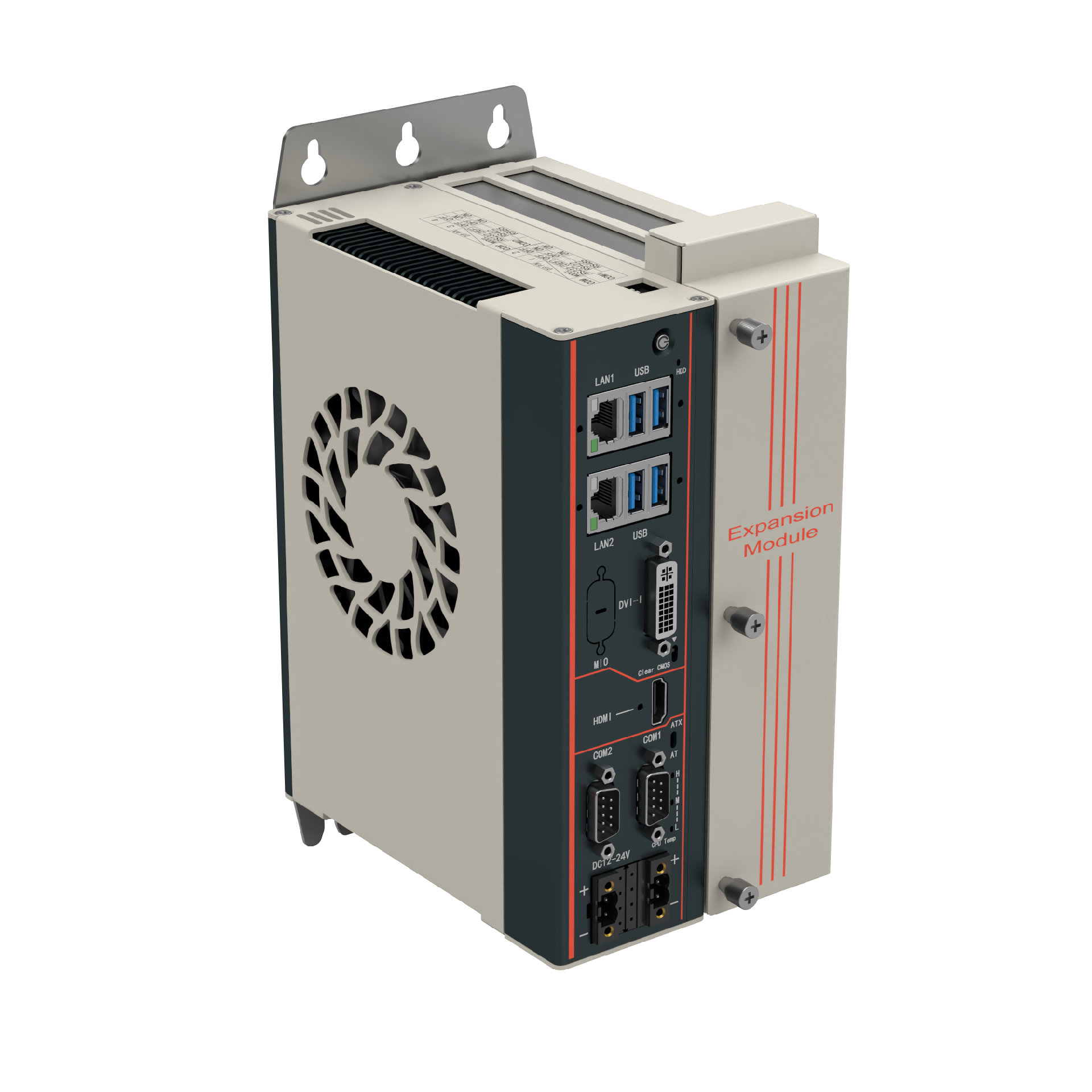

扩展接口

1*全高Mini PCIe，带SIM卡槽，PCIe X1+USB2.0信号，支持4G LTE或Wifi+BT等无线功能；
1*PCIeX4 slot，带Gen3 PCIeX4信号，可用于4口IEEE-802.3at(PoE+)网卡和其他运动控制卡的功能扩展

显示

Intel® UHD Graphics，支持Supports DirectX 12, OpenGL 4.5和OpenCL 2.1
HDMI为4K超高清显示，最高分辨率4096*2160@30Hz；
DVI-I(DVI-D+VGA) DVI-D最高分辨率1920*1200@60Hz, VGA 最高分辨率1920*1200@60Hz

以太网

1*Intel I219LM芯片，10/100/1000Mbps自适应，支持WOL网络唤醒
1*Intel I226V芯片 PCIe Gig. Ethernet, 10/100/1000/2500Mbps自适应，支持WOL网络唤醒

存储

1*2.5”SATA3.0 硬盘位，1*mSATA Full Size，支持AHCI

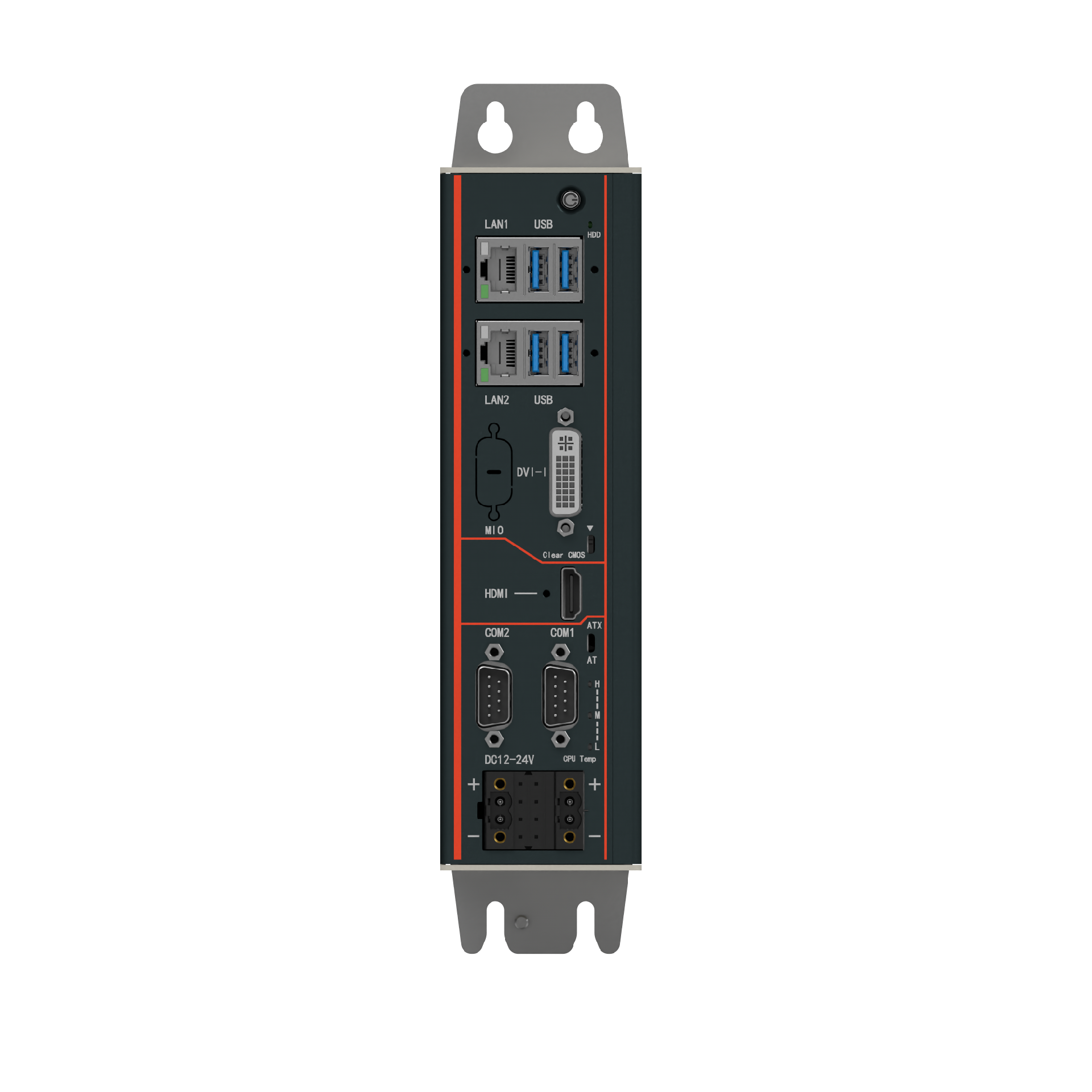

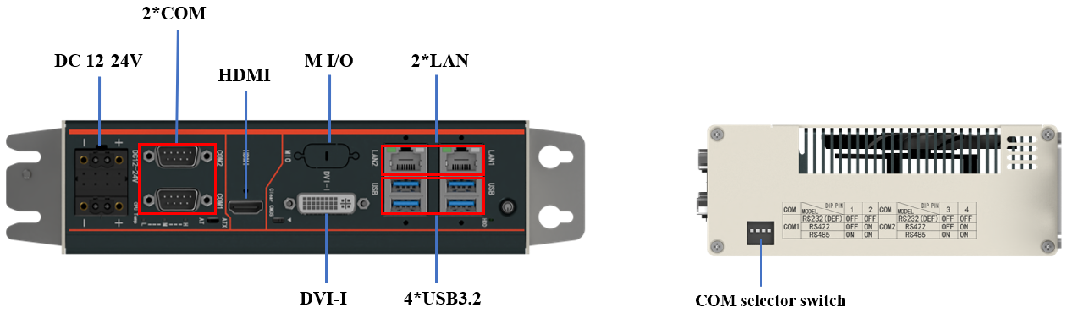

面板I/O接口

2*Gig-LAN(RJ45)，4*USB3.2 Gen 1(5Gbps Type A),
2*RS232/422/485 (DB9 male), 1*HDMI+1*DVI-I

内部I/O接口

3*USB2.0(1个Type A，2个为杜邦插针)；1*RS232(1*4pin wafer)

指示灯

1*电源指示灯, 1*硬盘指示灯, 3*CPU温度等级指示灯（Red为报警, Yellow为高温, Green为常温）

控制开关

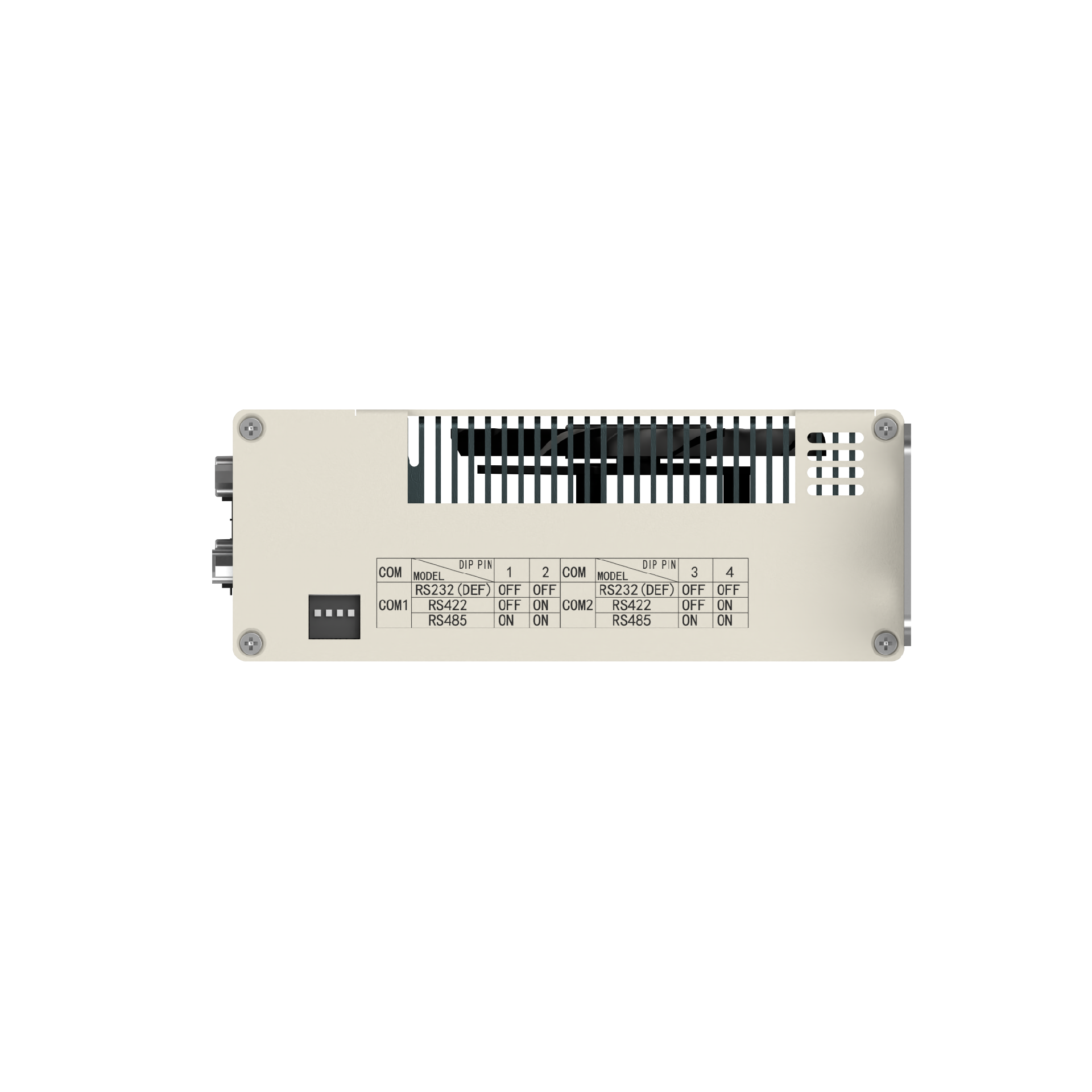

1*电源开关, 1*AT/ATX选择开关, 1*Clear CMOS 开关, COM1和COM2模式切换拨码开关

电源要求

DC 12~24V输入, 2*2-pin凤凰端子接口
TDP: 24V/2.7A （CPU: I5-10500E，DDR4：32GB，HDD：128G)，不插功能卡

看门狗定时器

可编程超时中断或系统复位，1到255秒

操作系统

RTOS: INtime, EC-Win, RTX-2014/2016, Ubuntu Preempt-RT和Xenomai
Windows 10, SUSE, Ubuntu, VXWork, Red Hat Enterprise

构造

铝挤型材散热外壳，铝合金箱体

颜色

深铭灰+石墨黑

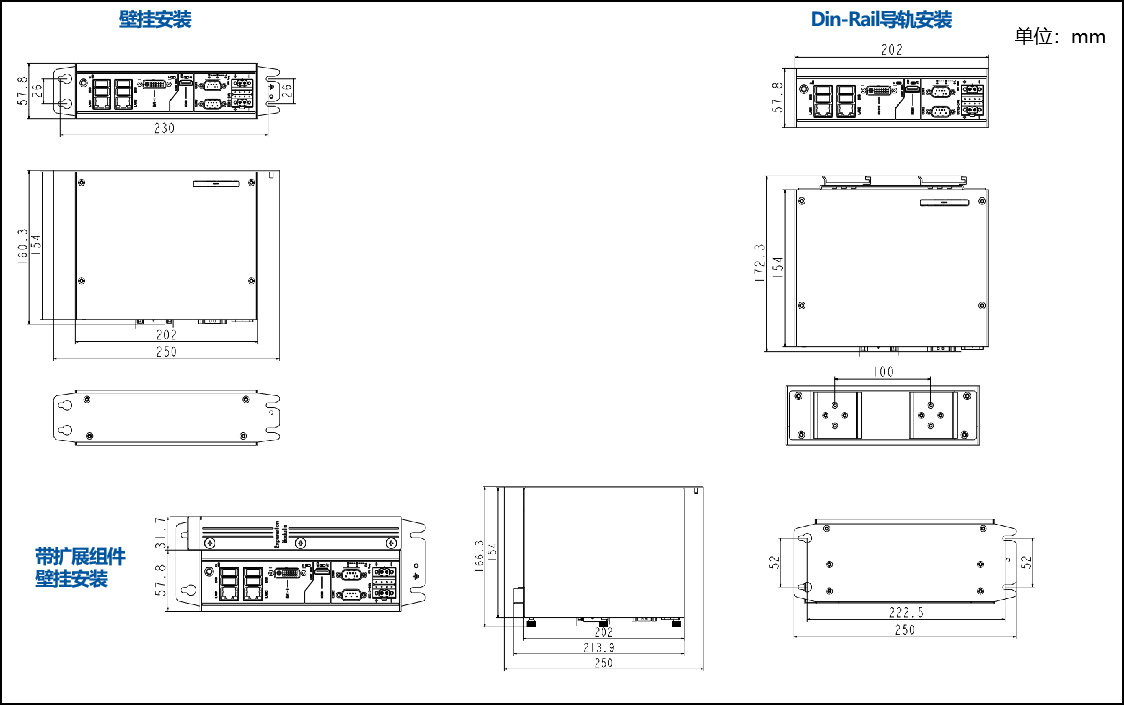

安装方式

壁挂式安装，Din-Rail导轨安装（不带扩展），卧式桌面安装（不带扩展）

尺寸

(W*D*H) 202*154*57.8mm，带扩展202*154*89.5mm

净重

不带扩展：1.85KG，带扩展：2.20KG

工作温度

-20～60℃, 宽温SSD

存储温度

-40°C~85°C

存储湿度

10~90%@40°C, 无冷凝

振动

5grms/5~500Hz/随机/工作状态(SSD);1grms/5~500Hz/随机/工作状态(HDD)

冲击

50g峰值加速度(持续11ms)(SSD);20g峰值加速度(持续11ms)(HDD）

认证/EMC

CE/FCC Class A
