JY-IPC-KA6300
6/7代酷睿边缘控制器，双网口实时以太网，模块化PCIe/PCI扩展，支持RTOS，12-24V宽压
产品特点
应用领域
产品概述
JY-IPC-KA6300是一款全新的边缘控制器，搭载Intel® Skylake-S 或Kabylake-S系列处理器，H110芯片组, 1*DDR4 2133/2400MHz，最大支持16GB。丰富的I/O资源，带DP+DVI-I双显示接口, 2*LAN，全部采用Intel I210AT的网络芯片，可选支持EtherCAT协议，可选支持CanOpen协议，4*USB3.0，2*COM，1*PCIe X4 slot/1*32bit- PCIslot, 支持单槽、双槽多种扩展可选，1*Mini PCIe, 支持4G及Wifi/BT等无线功能。 1*mSATA 用于存储。直流DC 12~24V宽压供电，带过流、过压、反接保护，支持壁挂式安装、Din-Rail导轨安装。BIOS优化并支持实时系统，Ubantupreemt-RT,可选支持INTime。主被动散热设计，风扇风速可智能控制，扩展模块与主机易拆卸设计，扩展数量灵活可变，针对不同应用场景，可选择不同扩展模块，非常适用于机器视觉、数控机床、工程机械等领域。
产品参数
CPU | 第六代Intel® Skylake-S/第七代Intel® Kabylake-S Pentium/Core I3/I5/I7 CPU |
芯片组 | Intel® H110芯片组 |
系统内存 | 1*260-Pin SODIMM, DDR4 2400/2133MHz, 最大16GB |
扩展接口 | 1*全长Mini PCIe带PCIe X1+USB信号带SIM卡槽,支持4G/Wifi/BT无线通讯模块以及CAN模块 |
显示 | Intel Gen. 9 HD Graphics,HEVC/H265 HW高清编解码 |
以太网 | 2*Intel I210AT PCIe Gig. Ethernet, 10/100/1000Mbps； |
存储 | 1*mSATA全高卡(SATA & USB2.0) |
I/O接口 | 2*Gig-LAN(RJ45) |
指示灯 | 1*电源指示灯, 1*硬盘指示灯, 3*CPU温度等级指示灯（Red为报警, Yellow为高温, Green为常温） |
控制开关 | 1*电源开关, 1*AT/ATX选择开关, 1*Clear CMOS 开关 |
电源要求 | DC 12~24V输入, 2*2-pin端子接口, TDP: S001(19V/2.3A I7-7700K 4GB)，带扩展(19V/2.6A I7-7700K 4GB) |
看门狗定时器 | 可编程超时中断或系统复位，1到255秒 |
操作系统 | RTOS: INtime, EC-Win, RTX-2014/2016和Ubuntu Preempt-RT |
构造 | 铝矩型材散热外壳，SGCC箱体 |
颜色 | 深铭灰 |
安装方式 | 壁挂式安装，Din-Rail导轨安装 |
尺寸 | (W*H*D)：S001(202*151*57.8mm), 加上扩展卡后(202*151*109.8mm) |
净重 | S001: 2.52KG 加上扩展卡后 :3.52KG |
工作温度 | -20～60℃, 宽温SSD |
存储温度 | -40°C~85°C |
存储湿度 | 10~90%@40°C, 无冷凝 |
振动 | 5grms/5~500Hz/随机/工作状态(SSD);1grms/5~500Hz/随机/工作状态(HDD) |
冲击 | 50g峰值加速度(持续11ms)(SSD);20g峰值加速度(持续11ms)(HDD） |
认证/EMC | CE/FCC Class B |

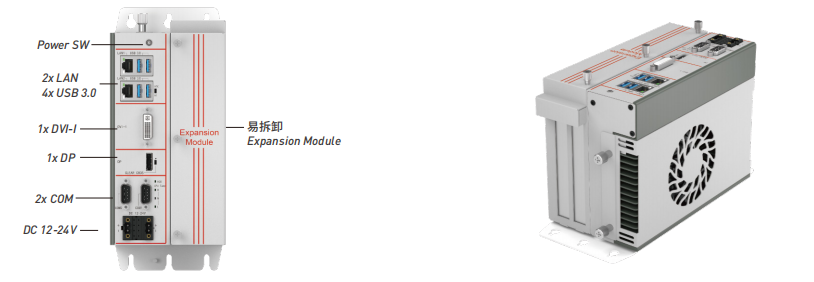

接口说明

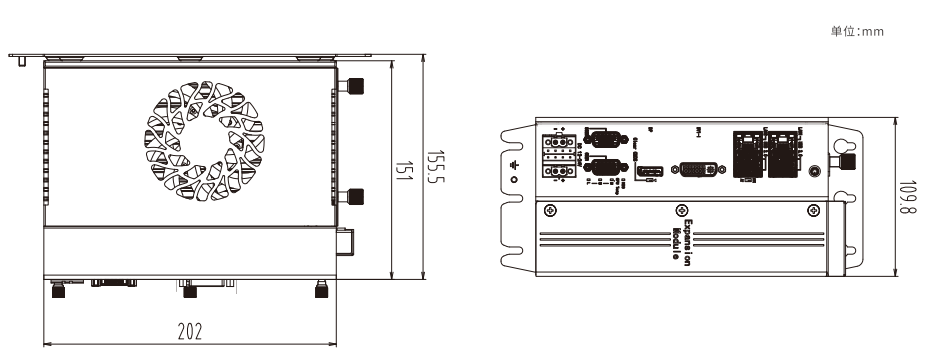

产品尺寸
