JY-IPC-KA6310
Whiskey Lake无风扇边缘控制器，4网口实时以太网，双存储，双通道DDR4，12-24V宽压
产品特点
应用领域
产品概述
JY-IPC-KA6310是一款全新的边缘控制器，搭载Intel®Whiskey lake- U CPU系列处理器，2*DDR4 2133/2400MHz，最大支持32GB。丰富的I/O资源，带HDMI+DVI-D双显示接口, 4*LAN，其中3个采用Intel I210AT的网络芯片，可选支持EtherCAT协议，可选支持CanOpen协议，1个采用Intel I219LM, 2*USB3.1, 3*USB2.0, 2*COM, 1*Mini PCIe,支持4G及Wifi/BT等无线功能, 1*M.2支持NGFF- 2230, 1*2.5”SATA3.0, 1*mSATA用于存储。直流DC12~24V宽压供电，带过流、过压、反接保护，支持壁挂式安装、Din-Rail导轨安装。BIOS优化并支持实时系统，Ubantu preemt-RT, 可选支持INTime。铝型材底壳设计，无风扇散热，整机小巧，功能强大，尽显精致，非常适用于机器视觉、数控机床、工程机械等领域。
产品参数
CPU | Celeron 4305U |
系统内存 | 双通道DDR4 SO-DIMM 槽, 支持到2400MHz, 最大32GB |
扩展接口 | 1*M.2 E-key 2230，带PCIe X1+USB2.0信号，Wifi/BT模块的扩充 |
显示 | Intel Gen. 9 HD Graphics,HEVC/H265 HW高清编解码 |
音频 | 可选支持Realtek ALC662音频, 1*Line out&Mic 高保真音频，支持5.1声道 |
以太网 | 3*Intel I210AT PCIe Gig. Ethernet, 10/100/1000Mbps；1*Intel®I219LM ,支持iAMT12.0 |
存储 | 1*2.5”SATA3.0 port，1*mSATA全高卡，支持AHCI |
I/O接口 | 4*Gig-LAN(RJ45) |
I-port接口 | 1*I-port接口，支持1*USB2.0, 1*DVI-D, Mini-PCIe, M.2, EtherCAT，等扩充功能模块接口引出 |
指示灯 | 1*电源指示灯, 1*硬盘指示灯, 3*CPU温度等级指示灯（Red为报警, Yellow为高温, Green为常温） |
控制开关 | 1*电源开关, 1*AT/ATX选择开关, 1*Clear CMOS 开关 |
电源要求 | DC 12~24V输入, 2*2-pin端子接口, TDP: S001(19V/2.3A I7-7700K 4GB)，带扩展(19V/2.6A I7-7700K 4GB) |
看门狗定时器 | 可编程超时中断或系统复位，1到255秒 |
操作系统 | RTOS: INtime, EC-Win, RTX-2014/2016和Ubuntu Preempt-RT |
构造 | 铝矩型材散热外壳，SGCC箱体 |
颜色 | 深铭灰 |
安装方式 | 壁挂式安装，Din-Rail导轨安装 |
尺寸 | (W*H*D)：202*151*81mm |
净重 | 2.59KG |
工作温度 | -20～60℃, 宽温SSD |
存储温度 | -40°C~85°C |
存储湿度 | 10~90%@40°C, 无冷凝 |
振动 | 5grms/5~500Hz/随机/工作状态(SSD);1grms/5~500Hz/随机/工作状态(HDD) |
冲击 | 50g峰值加速度(持续11ms)(SSD);20g峰值加速度(持续11ms)(HDD） |
认证/EMC | CE/FCC Class B |

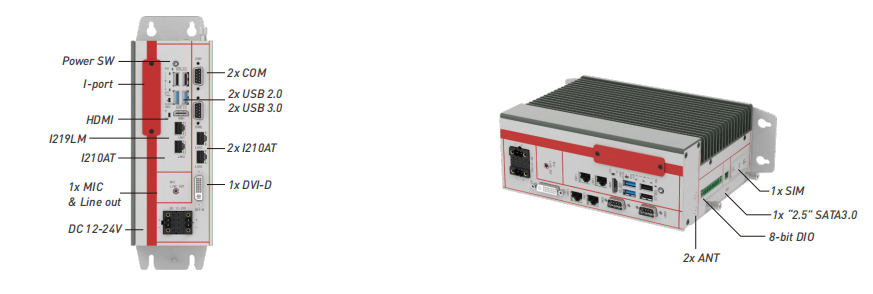

接口说明

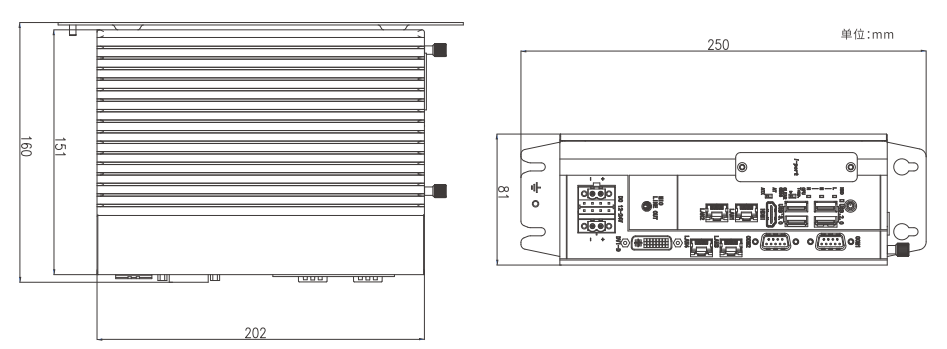

产品尺寸
