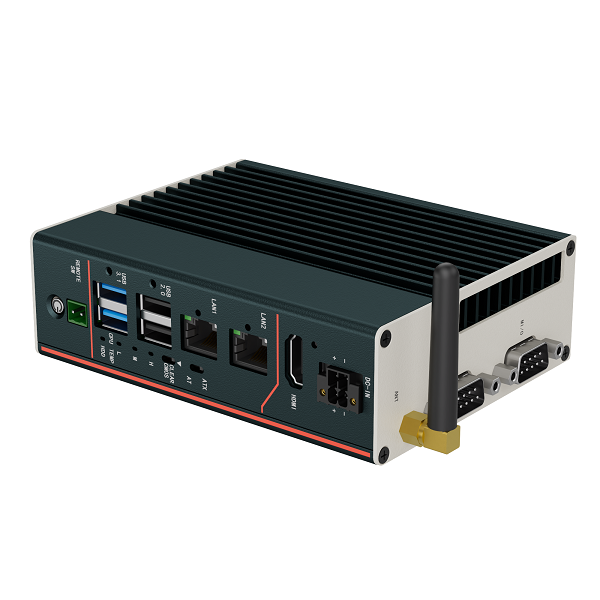

JY-IPC-KA6200

Name: JY-IPC-KA6200
Brand: 君达兴
Availability: InStock

Elkhart Lake边缘控制器，双2.5G网口，Mini PCIe扩展，DC12V/宽压可选，超小型

产品特点

Intel® Elkhart lake Soc CPU

单通道DDR4 3200 SO-DIMM, 最大32GB

1*HDMI接口, 支持4K超高清

2*USB3.1, 2*USB2.0, 2*COM, 1*MI/O

1*Mini PCIe Full Size(PCIeX1+USB2.0) 带SIM卡槽

1*mSATA Full Size，速率6.0Gbps单存储

多种安装方式，壁挂安装，导轨安装和卧式桌面安装

整机外型尺寸小巧轻薄，模块化无风扇散热设计

DC 12V直流供电，可选DC 9~36V宽压，支持过压、过流和反接保护

应用领域

AGV和AMR机器视觉工业控制

产品概述

JY-IPC-KA6200是一款全新的边缘控制器，搭载Elkhart lake SoC CPU系列处理器，最大32GB容量DDR4 3200MHz内存，IO功能完备，供电选型灵活。模块化无风扇散热结构，Mini型尺寸适合安装在有限空间的场景，非常适用于AGV和AMR、机器视觉、工业控制等领域。

产品参数

CPU	Intel® Elkhart lake SoC CPU: Celeron J6412 2.0-2.6GHz 4核4线程或Celeron N6210 1.2-2.6GHz 双核双线程
系统内存	1*260pin DDR4 SO-DIMM , 支持到3200MHz, 最大32GB
扩展接口	1*Mini PCIe Full Size (PCIe X1+USB2.0信号) 带SIM卡槽, 支持4G/Wifi/ BT等无线或双CAN bus通讯模块；
显示	Intel Gen10 UHD Graphics, HW Encode: H.265/HEVC, H.264/MPEG-4 AVC, MPEG-2, JPEG/MJPEG ,VP8； HW Decode: H.265/HEVC, H.264/MPEG-4 AVC, MPEG-2, VC-1/WMV9, JPEG/MJPEG, VP8, VP9 HDMI2.0最高分辨率4096*2304@60Hz, 4K UHD
以太网	2*Intel I226V PCIe Gig. Ethernet, 10/100/1000Mbps，支持WOL网络唤醒
存储	1*mSATA Full Size，6.0Gbps速率，支持AHCI

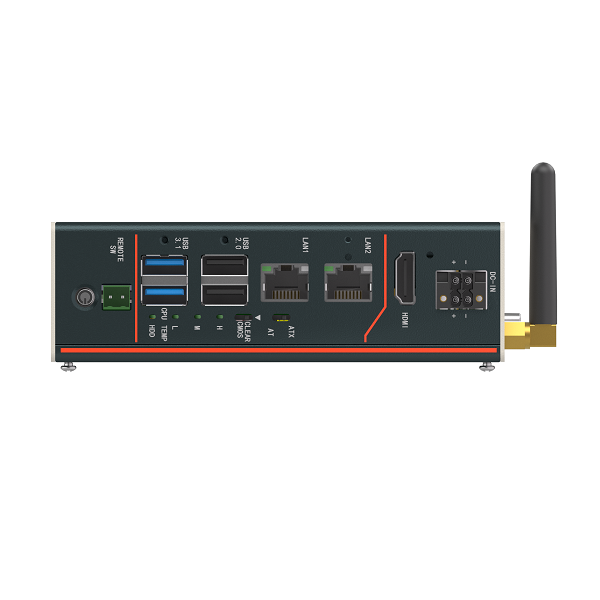

I/O接口	1HDMI；2Gig-LAN(RJ45); 2USB3.1(Type A), 2USB2.0(Type A) 1RS232/422/485(BIOS模式设置) +1RS232, 其中RS232为3线信号, 双串口合并于1个DB9 male; 1*MI/O: 默认扩展8bit DIO，可选扩展Mini PCIe模块2个CAN2.0, 1个DB9 male
指示灯	1电源指示灯, 1硬盘指示灯, 3*CPU温度等级指示灯（Red为报警, Yellow为高温, Green为常温）
控制开关	1电源开关, 1AT/ATX选择开关, 1*Clear CMOS 开关
电源要求	DC 12V输入, 22-pin凤凰端子接口, co-lay 210pin 杜邦母座，选配OFX-075 75W电源板, 实现9~36V宽压输入，支持过压、过流和反接保护； TDP: 15.6W（Celeron J6412, 32G DDR4, 128G mSATA)
看门狗定时器	可编程超时中断或系统复位，1到255秒
操作系统	RTOS: INtime, EC-Win, RTX-2014/2016和Ubuntu Preempt-RT Windows 11, Windows 10, SUSE, Ubuntu, Wind River, Red Hat Enterprise
构造	铝矩型材散热外壳，SGCC箱体
颜色	深铭灰+石墨黑
安装方式	标配壁挂式安装，可选Din-Rail导轨安装和卧式桌面安装

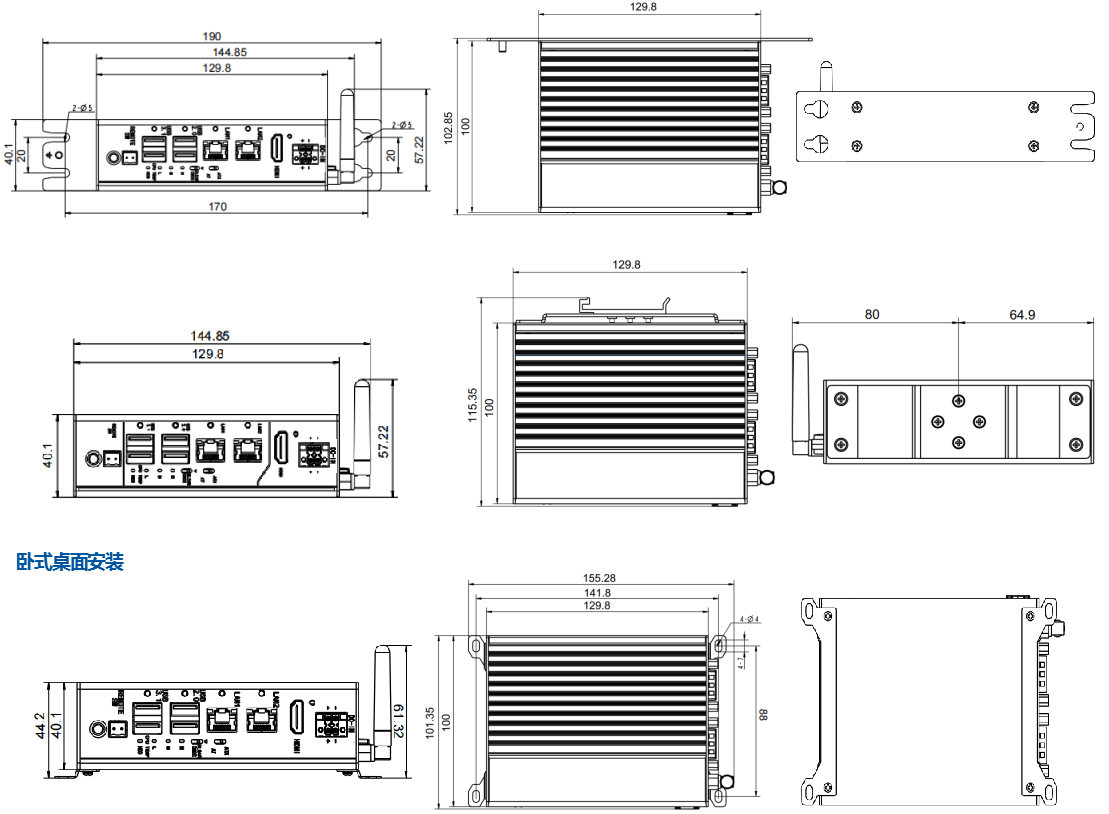

尺寸	(WHD)：13010040
净重	750g
工作温度	-20～60℃, 宽温SSD
存储温度	-40°C~85°C
存储湿度	10~90%@40°C, 无冷凝
振动	5grms/5~500Hz/随机/工作状态(SSD);1grms/5~500Hz/随机/工作状态(HDD)
冲击	50g峰值加速度(持续11ms)(SSD);20g峰值加速度(持续11ms)(HDD）
认证/EMC	CE/FCC Class A
