JY-IPC-KA6301

Name: JY-IPC-KA6301
Brand: 君达兴
Availability: InStock

6/7代酷睿边缘控制器，6网口含4路POE，实时工业以太网，模块化PCI/PCIe扩展，宽压

产品特点

Intel® Skylake-S/Kabylake-S CPU，最高65W

CPU主动和被动散热,智能温控风扇，静音防尘

H110芯片组，CPU（可选的双核和四核）

1*DP, 1*DVI-I,双显示接口，显示信号延长不衰减

2*I210AT网络芯片，可选支持多种实时工业以太网协议

1*PCIe X4 slot/1*32bit-PCI slot,支持多种扩展

4 * I210 AT芯片POE摄像头接口和16个光电隔离DIO

BIOS优化并支持实时操作系统

支持第三方软件开发平台（可选）

应用领域

机器视觉数控机床工程机械

产品概述

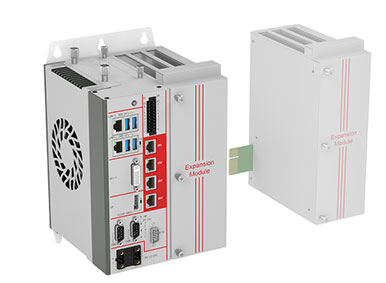

JY-IPC-KA6301是一款全新的边缘控制器，搭载Intel® Skylake-S 或Kabylake-S系列处理器，H110芯片组, 1*DDR4 2133/2400MHz，最大支持16GB。丰富的I/O资源，带DP+DVI-I双显示接口, 2*LAN, 4*POE，全部采用Intel I210AT的网络芯片，可选支持EtherCAT协议，CanOpen协议，4*USB3.0，2*COM，1*MIO, 1*PCIeX4 slot, 2*32bit- PCI slot ,1*Mini PCIe, 支持4G及Wifi/BT等无线功能。 1*mSATA, 1*2.5寸SATA3.0 用于存储。直流DC 12~24V宽压供电，带过流、过压、反接保护，支持壁挂式安装、Din-Rail导轨安装。BIOS优化并支持实时系统，Ubantupreemt-RT,可选支持INTime。主被动散热设计，风扇风速可智能控制，扩展模块与主机易拆卸设计，扩展数量灵活可变，针对不同应用场景，可选择不同扩展模块，非常适用于机器视觉、数控机床、工程机械等领域。

产品参数

CPU	第六代Intel® Skylake-S/第七代Intel® Kabylake-S Pentium/Core I3/I5/I7 CPU LGA 1151插槽，最大支持65W
芯片组	Intel® H110芯片组
系统内存	1*260-Pin SODIMM, DDR4 2400/2133MHz, 最大16GB
扩展接口	1全长Mini PCIe带PCIe X1+USB信号带SIM卡槽,支持4G/Wifi/BT无线通讯模块以及CAN模块 1PCIe X4 slot 带PCIe X1信号 1*32bit-PCI 支持运动控制卡、加速卡等功能扩展卡的安装使用
显示	Intel Gen. 9 HD Graphics,HEVC/H265 HW高清编解码 DP最高分辨率40962304@60Hz DVI-I(DVI-D+VGA) DVI-D最高分辨率19201200@60Hz, VGA 最高分辨率2560*1600@60Hz
以太网	2Intel I210AT PCIe Gig. Ethernet, 10/100/1000Mbps； 4Intel I210AT PCIe Gig. Ethernet with POE function，802.3af(15.4W)
存储	12.5" SATA3.0 HDD/SSD 1mSATA全高卡(SATA & USB2.0)
DIO	16位隔离DIO，8位2.5KV光隔离输入(H:5-24V, L:0-1.5V), 8位2.5KV光隔离输出(200mA)

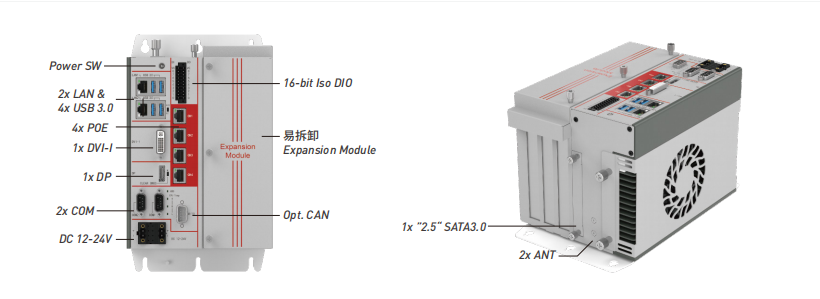

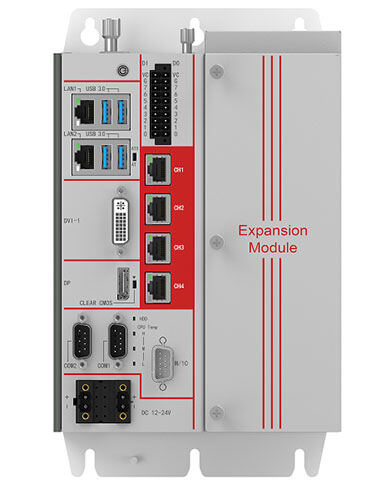

I/O接口	2Gig-LAN(RJ45)，4POE (RJ45) 4USB3.0(Type A) 1MIO 带CAN、Uart信号（DB9） 16位隔离DIO(凤凰端子) 2RS232/422/485 带TVS隔离(DB9) 1DP+1*DVI-I
指示灯	1电源指示灯, 1硬盘指示灯, 3*CPU温度等级指示灯（Red为报警, Yellow为高温, Green为常温）
控制开关	1电源开关, 1AT/ATX选择开关, 1*Clear CMOS 开关
电源要求	DC 12~24V输入, 2*2-pin端子接口, TDP: S001(19V/2.3A I7-7700K 4GB)，带扩展(19V/2.6A I7-7700K 4GB)
看门狗定时器	可编程超时中断或系统复位，1到255秒
操作系统	RTOS: INtime, EC-Win, RTX-2014/2016和Ubuntu Preempt-RT Windows 7, Windows 10, Linux Fedora Ubuntu (注：第七代Intel® Kabylake-S处理器不支持Windows 7 32-bit)
构造	铝矩型材散热外壳，SGCC箱体
颜色	深铭灰
安装方式	壁挂式安装，Din-Rail导轨安装

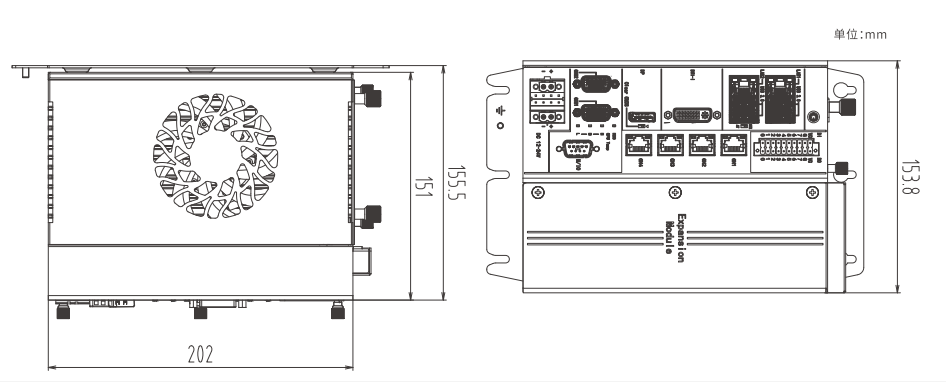

尺寸	(WHD)：S001(20215180.8mm), 带扩展(202151151mm)
净重	S001: 3KG，带扩展: 4.4KG
工作温度	-20～60℃, 宽温SSD
存储温度	-40°C~85°C
存储湿度	10~90%@40°C, 无冷凝
振动	5grms/5~500Hz/随机/工作状态(SSD);1grms/5~500Hz/随机/工作状态(HDD)
冲击	50g峰值加速度(持续11ms)(SSD);20g峰值加速度(持续11ms)(HDD）
认证/EMC	CE/FCC Class B
