JY-PPC-K1920C/R

Name: JY-PPC-K1920C/R
Brand: 君达兴
Availability: InStock

19寸6/7代酷睿宽压平板，双网5USB，电容/电阻触摸可选，PCIe/PCI扩展，IP65宽温

产品特点

铝合金压铸成型,无风扇设计

19寸LED TFT LCD, 电容/电阻屏 Intel® Skylake-U/Kabylake-U CPU

1*DDR4 2133 S O D I M M , 最大支持16GB

1*Mini PCIe，可选1*PCI或1*PCIeX1

4*COM,2*LAN,4*USB3.0,1*USB2.0,1*Line out

2.5寸SATA盘，1*mSATA

远程开关

直流9~36V电源输入

应用领域

智能MES系统设备管理HMI

产品概述

JY-PPC-K1920C/R是一款智能无风扇嵌入式平板,使用Intel® Skylake-U/Kabylake- U Celeron系列处理器或Core I3/I5/I7处理器。采用19.0寸1280*1024分辨率高亮TFT LCD，支持全平面5线电阻触摸屏，可选表面投射式多点触摸电容屏。该产品具有丰富而全面的I/O接口,存储有1*2.5寸SATA HDD驱动盘位，1*mSATA插槽，供电上，支持DC 9~36V直流输入,适用于智能MES系统和设备管理HMI。

产品参数

CPU	Gen. 6th Intel®Skylake-U Celeron 3855U; Core I3-6100U; I5-6200U; I7-6500U CPU Gen.7th Intel® Kabylake-UCeleron3865U;CoreI3-7100U; I5-7200U; I7-7500U CPU
芯片组	Intel®SOC
系统内存	1*DDR4 2133MHzSODIMM,最大支持16GB
BIOS	InsydeSPI64M位 Flash
存储	12.5寸SATA HDD盘，支持SATA3.0 6GbpsHDD/SSD,1mSATA全高卡
显示	19寸LED TFT LCD & HDMI 双显, Intel® HD Graphics 510/520/610/620,HDMI支持4K分辨率
触屏	5线电阻屏(投射式电容屏可选),USB控制
扩展	1Mini PCIe(PCIe&USB信号),可选132-bit PCI或1*PCIe X4(X1信号)
音频	可选支持Realtek ALC662VD芯片高清音频，支持5.1声道，2*3W功放喇叭

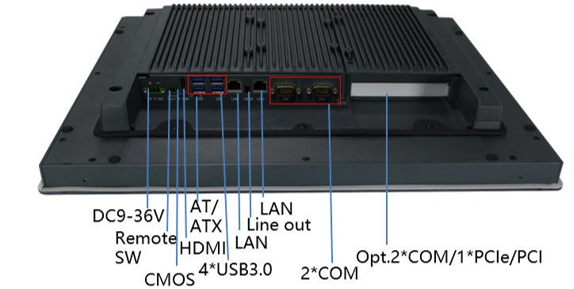

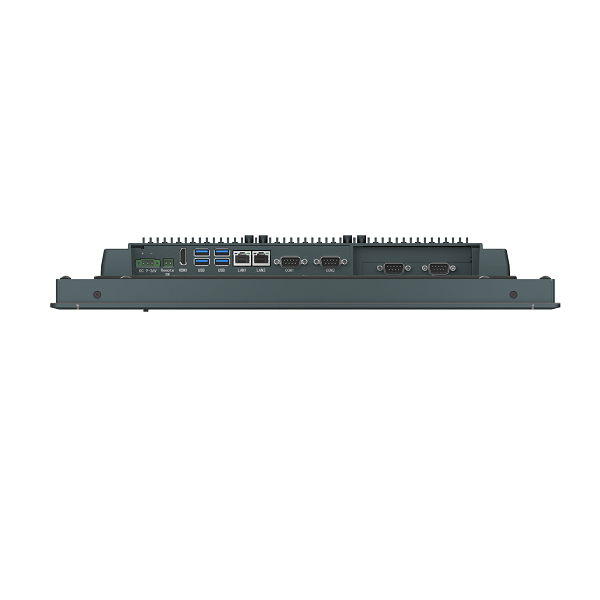

后面板I/O	4COM:2RS232,2RS232/422/485,DB9(当使用扩展PCI/PCIe时，只有两串口) 4USB3.0 A ֺ1HDMI，1Line out3.5mmPhonejack 2*RJ45
前面板I/0	1*USB2.0 A ֺ
LAN	Intel® I210AT芯片,10/100/1000 Mbps
控制和LED	1Clear CMOS开关，1ATX开关，2针远程开关接口，HDD指示灯
电源要求	直流9 ~36V, DC-IN 3-pin接口，功耗: TDP 12V/4.44A(Intel® I5-6200UCPU,4GBDDR4)
操作系统	Windows7,Windows8.1,Windows10,Linux

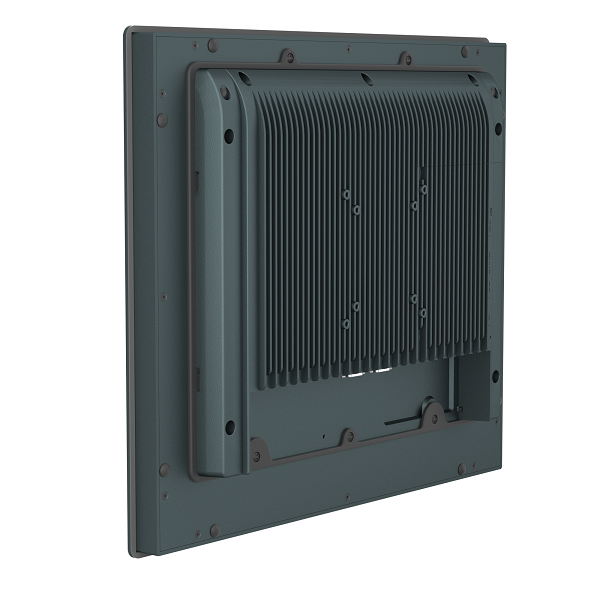

结构设计	铝合金压铸成型,全平面面板,鳍片散热外壳
工作温度	0~ 50℃ -HDD( -10 ~ 55Š -SSD),带空气流动
存储温度	-20~60℃
存储湿度	10~95%@40℃,无冷凝
振动	10g峰值加速度(持续11ms),带HDD运行
冲击	1g5~500Hz,带HDD运行
安装方式	面板安装, VES A 100100mm和7575mm，上架式安装

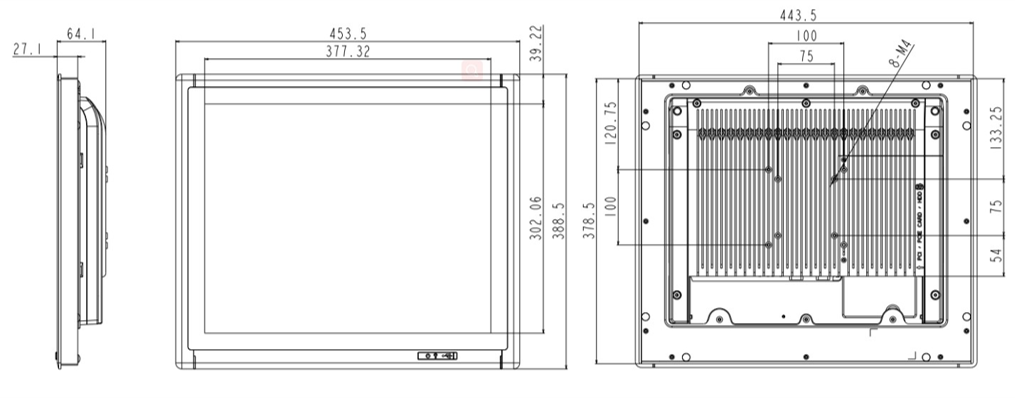

尺寸	(WHD):453.5388.564.1mm;面板安装开口(WH):445.0380.0mm
净重	6.90KG
EMC	CE,FCC ClassA
显示屏类型	19寸TFT LCD
显示屏分辨率	1280*1024
色深	16.7M
点阵距	0.294*0.294(mm)
亮度(cd/m2)	470
视觉	85°(左), 85°(右), 85°(上),85°(下)
工作温度	-15~65℃
背光寿命	50000小时
触摸屏类型	5线电阻屏/投射式电容屏
触摸屏分辨率	连续/连续
透光度	83%/90%
控制器	USB/USB
功耗	+5V@200mA/+5V@300mA
操作系统	Windows/Linux
点击寿命	35百万次/3000百万次
