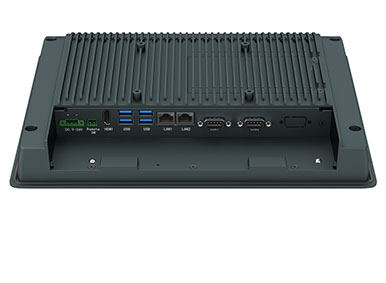

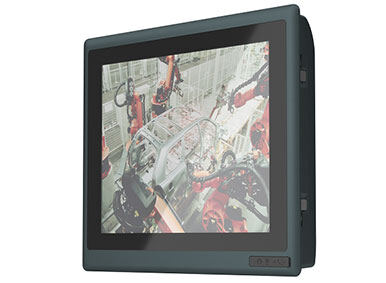

JY-PPC-K1220C/R

CPU

Intel® Kabylake-U Core I3/I5/I7 CPU，ULT SoC, TDP 15W

芯片组

Intel® CPU SoC

系统内存

1*DDR4 2133MHzSODIMM,最大支持32GB

BIOS

Insyde SPI 64M位flash memory

存储

1*2.5'' SATA HDD 盘, 支持 SATA3.0 6Gbps HDD/SSD; 1*mSATA

显示

Intel® HD Graphics 620,HDMI支持4K分辨率

扩展

1*Mini PCIe(PCIe&USB信号), 支持PCIe或者USB信号的功能模块

音频

Realtek ALC662VD芯片高清音频，支持5.1声道，2*3W功放喇叭

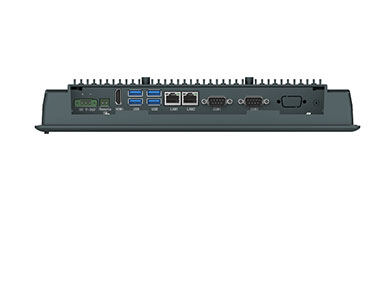

后面板 I/O

2*COM: 2*RS232/422/485(2个串口均为DB9 Male)
1*HDMI; 1*Line out; 4*USB3.0 Type A
2*RJ45; 1*3pin DC-IN端子插座; 1*Remote SW

前面板 I/O

1*USB2.0 Type A

LAN

2*Intel® I210AT芯片,10/100/1000Mbps

控制和LED

1*Clear MOS开关，1*ATX开关，2针远程开关接口，HDD指示灯

电源要求

DC-IN: 9~36V 宽压输入, 过压过流反接保护

操作系统

Windows 11*IoT enterprise， Windows 10*IoT enterprise，SUSE，Ubuntu，Wind River，Red Hat*Enterprise，Wind River VxWorks*7，Yocto

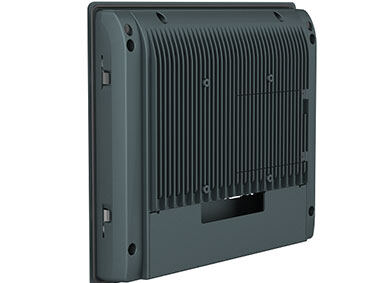

结构设计

铝合金压铸成型，鳍片散热外壳

工作温度

0~50℃ –HDD( –10~55℃ –SSD)，带空气流动

存储温度

–20~60℃

存储湿度

10~95%@40，无冷凝

振动

10G峰值加速度(持续11ms)，带HDD运行

冲击

1G 5~500Hz,  带HDD运行

安装方式

面板安装, VESA 100*100mm

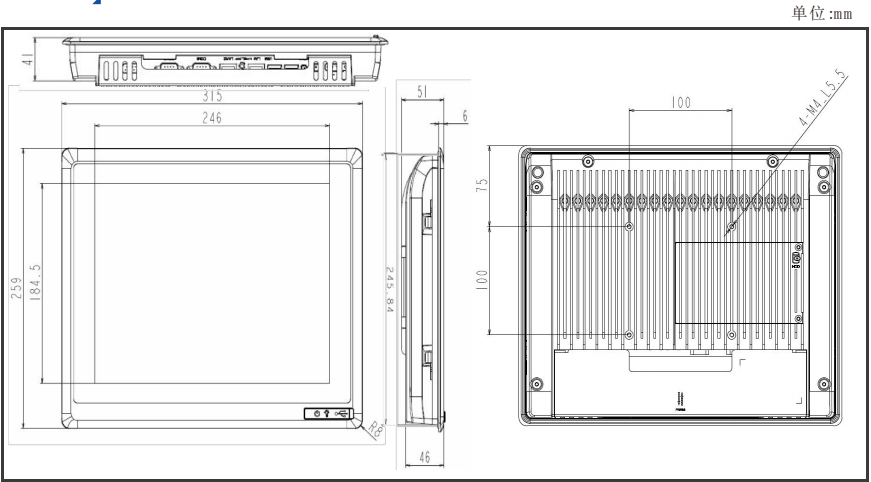

尺寸

(W*H*D): 315*259*51mm，面板安装开口(W*H): 303*247mm

净重

2.8KG

EMC

CE，FCC Class A

LCD

类型

12.1'' TFT LED背光

分辨率

1280*800@60Hz

色深

16.2M

点阵距

0.240*0.240(mm)

亮度(cd/m2)

500

视角

89°(左), 89°(右), 89°(上), 89°(下)

工作温度

-30~70℃

背光寿命

30000小时

Touch

类型

投射式电容屏/5线电阻屏

表面硬度

≥6H/≥3H

透光度

90%/83%

控制器

USB

功耗

+5V @300mA/+5V @200mA

操作系统

Windows/Linux

点击寿命

3500万次/3000万次
