JY-IPC-BR7135

Name: JY-IPC-BR7135
Brand: 君达兴
Availability: InStock

AGX Orin 275TOPS，5网口3路CAN FD，4USB3.2，9-36V宽压紧凑型

产品特点

NVIDIA AGX Orin 32/64G, 200/275TOPS

板载32/64G 256-bit LPDDR5内存

支持1*M.2 2280 M-Key NVMe SSD

1*HDMI, 1*line out，1*MIC

5*LAN, 4*USB3.2, 3*CAN-FD

2*RS485, 2*RS232，2*USB2.0, 8-bit DIO

1*M.2 B-Key，支持4G LTE或5G NR

1*M.2 E-Key，支持Wifi&BT无线模块

DC 9~36V宽压供电，带反接、过流、过压保

应用领域

人形机器人，智慧物流，机器视觉

产品概述

JY-IPC-BR7135搭载NVIDIA AGX Orin 32/64GB模组，8/12核ARM CPU和高性能GPU，最高200/275TOPS算力，板载32/64G内存，支持外部NVMe存储，IO接口资源丰富，DC 9-36V宽压供电，可作为主控制器用于人形机器人、智慧物流、机器视觉等行业。

产品参数

CPU	8Cores Arm® Cortex®-A78AE v8.2 64 位 CPU 2MB L2 + 4MB L3，CPU 最高频率为2.2 GHz(S001) 12Cores Arm® Cortex®-A78AE v8.2 64 位 CPU 3MB L2 + 6MB L3，CPU 最高频率为2.2 GHz(S002)
GPU	1792Cores NVIDIA Ampere 架构 GPU 930MHz, 带有56Tensor Cores(S001) 2048Cores NVIDIA Ampere 架构 GPU 1.3GHz, 带有64Tensor Cores(S002)
算力	200TOPS(S001), 275TOPS(S002)
内存	板载32GB(S001)/64GB(S002) 256 bit LPDDR5，最大带宽可达到 204.8 GB/S
存储	1*M.2 Type 2280 M-Key，PCIeX4信号支持NVMe超高速固态存储
音视频	1HDMI 2.0接口，1line out，1*MIC，Realtek ALC5640音频，支持立体声道输出
以太网	5*Intel I210AT PCIe Gig. Ethernet, 支持10/100/1000Mbps速率自适应
USB接口	4USB3.2(Type A)，2USB2.0(Type A)
CAN总线	3*隔离CAN FD（凤凰端子接口）
串口	22.5KV光电隔离RS232，22.5KV光电隔离RS485（凤凰端子接口）
DIO	4-bit 2.5KV光电隔离DI，4-bit 2.5KV光电隔离DO（凤凰端子接口）
扩展接口	1M.2 3042/3052 B-Key, 带SIM卡槽，PCIeX1+USB2.0信号，支持4G LTE或5G NR无线功能模块 1M.2 2230 E-Key , PCIeX1+USB2.0信号，支持千兆带宽WiFi6/BT5.0 I-PORT口预留扩展内部板载信号（2PCIeX1，2USB2.0，2I2C，2SPI）
指示灯	1Power LED(Power按键上), 1CPU温度报警灯
控制开关	1* Power按键 w/LED, 1RST按键; 1REC按键
电源要求	DC 9~36V 宽压直流输入, 3-pin 3.81mm间距凤凰插座，过压过流反接保护；TDP：TBD
操作系统	Linux Ubuntu 22.04 with JetPack6.2
构造	带散热风扇外壳，SGCC箱体
颜色	石墨黑+花岗灰
安装方式	桌面式安装带减震防滑脚垫

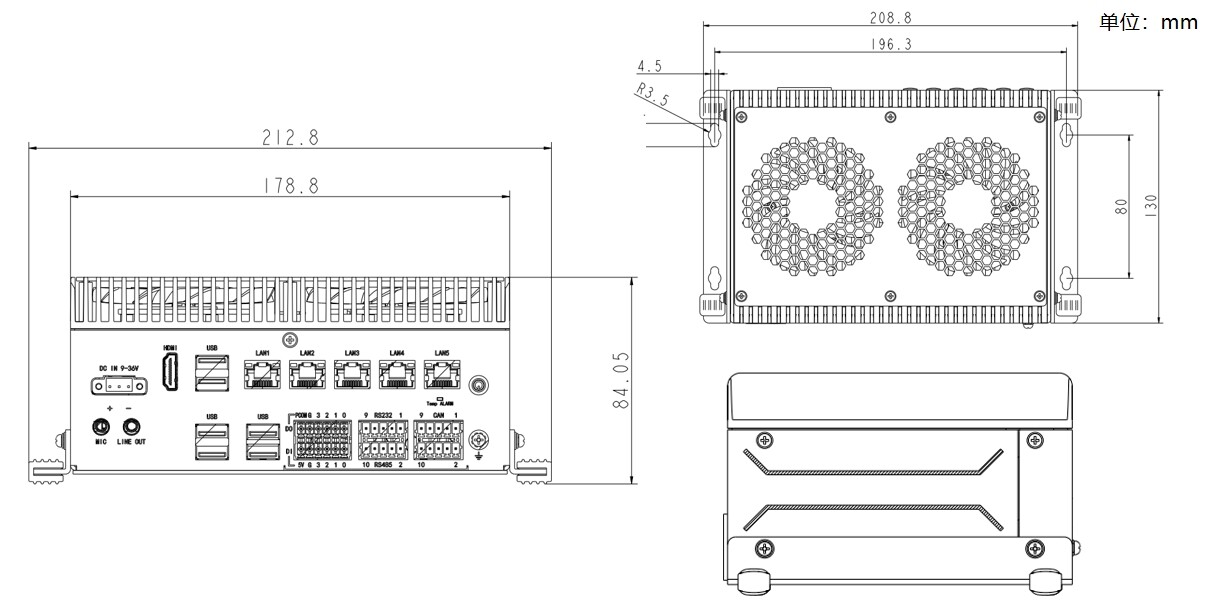

尺寸	(LWH)：主箱体：178.813084mm；含安装支架：212.813084mm
净重	2.55 KG
工作温度	-20℃～60℃，空气流动
存储温度	-40°C~85°C
存储湿度	10~90%@40°C, 无冷凝
振动	5grms/5~500Hz/随机/工作状态(SSD)， 1grms/5~500Hz/随机/工作状态(HDD)
冲击	50g峰值加速度(持续11ms)(SSD)，20g峰值加速度(持续11ms)(HDD）
EMC/认证	CE/FCC Class A
