JY-IPC-BR7722

CPU+PCH

Intel® 12th/13/14th-Gen Alder lake-S或Raptor lake-S或Raptor lake-S Refresh Core™
i9/i7/i5/i3/Pentium/Celeron LGA1700 CPU，Intel® Q670 PCH

系统内存

4*DDR5 UDIMM 槽, 支持到4800/5600MHz, 最大192GB

扩展接口

1*Mini-PCIe Full size ,SATA和PCIe信号自动侦测识别
1*M.2 Type 2230 E-key , 支持BMC模块
1* M.2 Type 3042/52 B-key, PCIeX1, USB2.0+SIM, 支持5G NR 兼容4G LTE
1*M.2 Type 2280 M-Key (PCIex4信号), 支持NVME高速存储盘, 或PCIe信号扩展模块
1*MXM3.1, PCIe4.0 X16, up to 190W供电，支持市面上所有功耗低于190W的MXM GPU模块和AI加速卡

Graphics

Intel® UHD Graphics，支持DirectX 12，openGL 4.5，OpenCL 3.0，HDMI最高分辨率为：7680*4320@60Hz

音频

Realtek ALC897 芯片, 1*Line out 高保真音频, 支持5.1声道

以太网

2*Intel I210AT 芯片, 支持10/100/1000Mbps自适应
1*Intel I210AT 芯片，可选支持IPMI远程管理(配ECB-327 BMC模块）

存储

1*2.5”HDD/SSD SATA3 6.0Gbps，可支持大容量15mm厚度HDD，最高支持 6G bit/秒的传输速度
1*M.2 Type 2280 M-Key(PCIex4信号)，支持NVMe超高速固态存储
1*mSATA(和Mini PCIe互为可选）

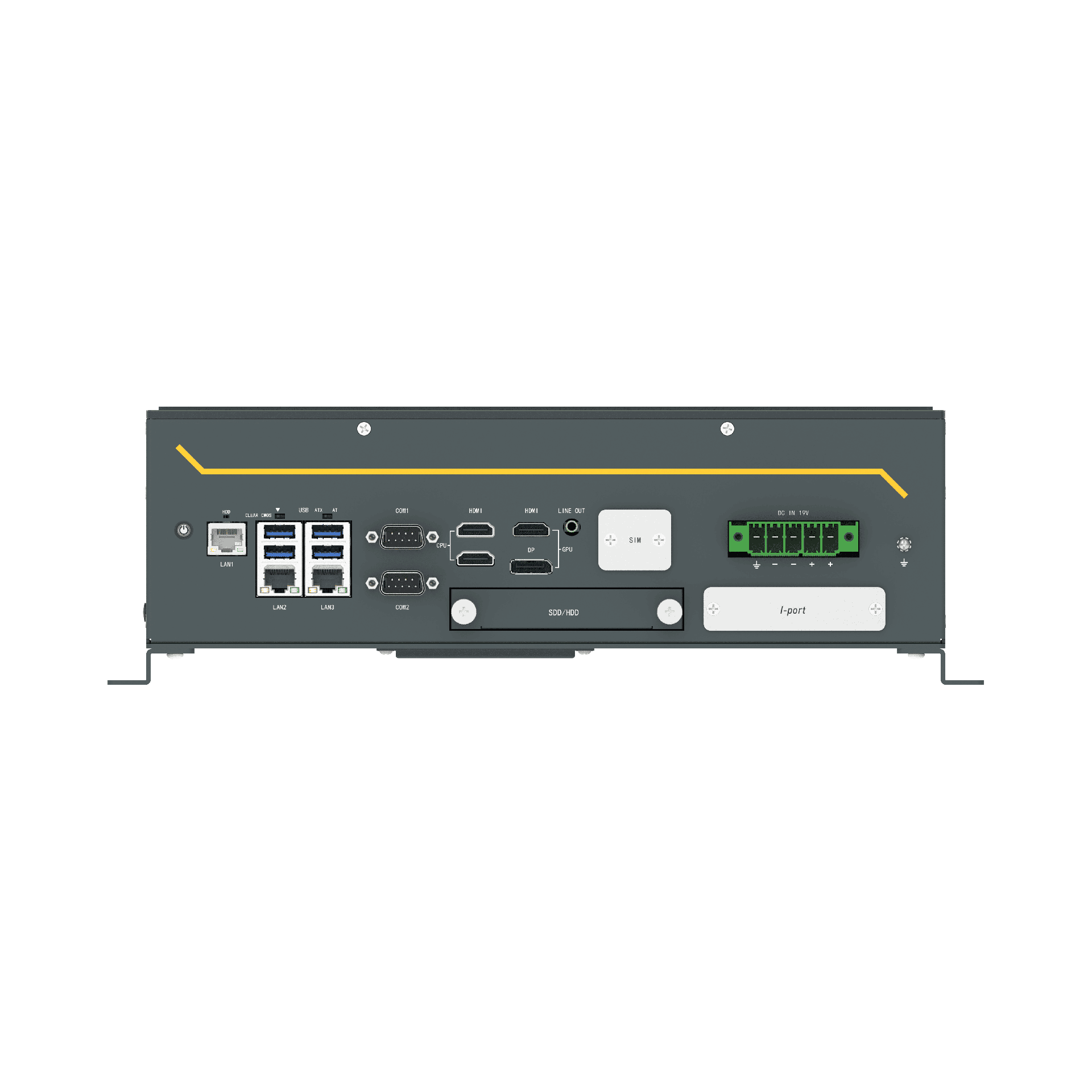

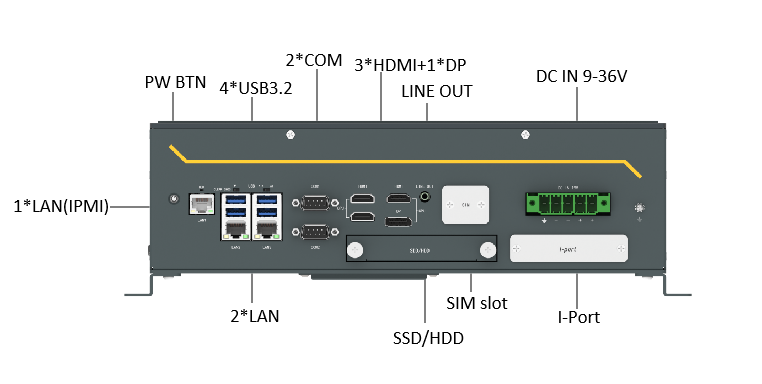

IO接口

前置接口：3*LAN (Rj45)；4*USB3.2(Type A), 最高10G bit/秒的传输速度;
CPU核显: 2*HDMI，GPU显示1*HDMI+1*DP; 1*SIM卡槽;
2*RS232/422/485, 可通过BIOS设置模式 (DB9 Male); 1*Line out (3.5mm phone jack);
内置接口: 1*RS232; 2*USB2.0(2*7杜邦插针)；1*F-panel(2*5杜邦插针）；1*Front Audio(2*5杜邦插针)；
1*SM Bus(4pin wafer)；1*BMC(2*7备用杜邦插针)；4*FAN；2*SATA3；2*SATA power；1*DC-OUT 19V

指示灯

1*Power LED(Power按键上), 1*硬盘指示灯

控制开关

1* Power按键 w/LED，1*F-panel杜邦插针， AT-ATX拨码开关，Clear Cmos拨码开关

电源要求

DC 19V直流供电接口, 5-pin 7.62间距凤凰端子座，过压过流反接保护，最大输出功率500W
TDP功耗：19V/6.48A(I7-12700 CPU, 8G, 128G SSD)

看门狗定时器

可编程超时中断或系统复位，1到255秒

操作系统

WIN11/WIN10/Linux

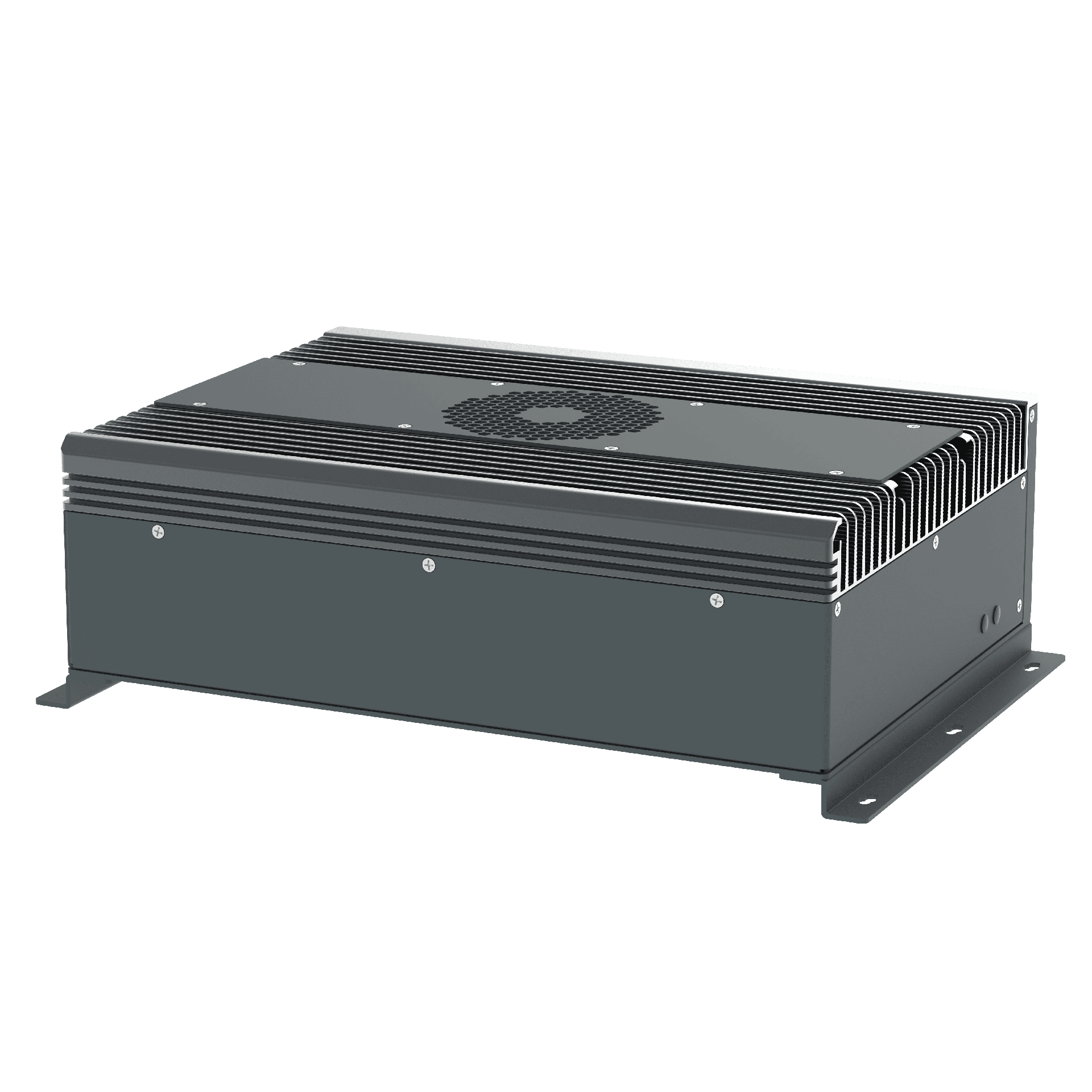

构造和散热

温控风扇散热外壳，SGCC箱体

颜色

黑色+花岗灰

安装方式

桌面式安装

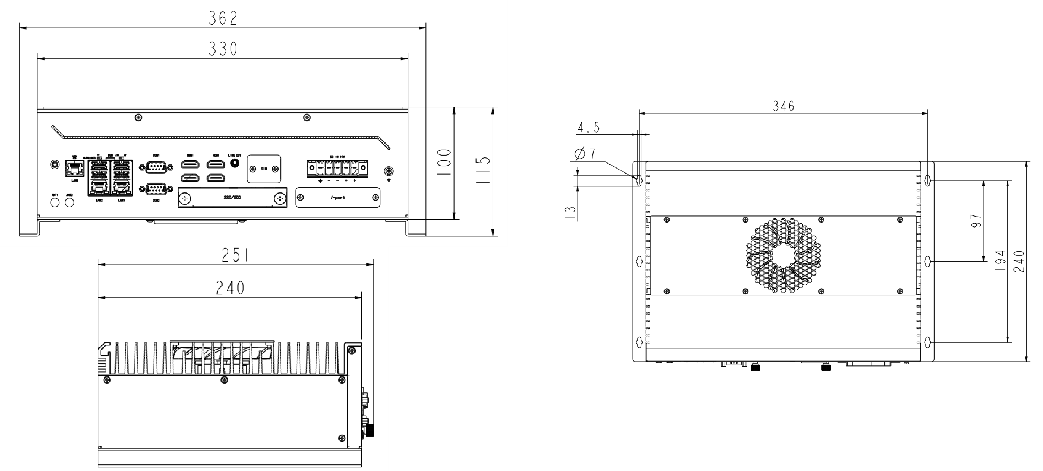

尺寸

(L*W*H)：330*240*100mm(不带安装件）；362*240*115mm(带安装件）

净重

6.70kg

工作温度

-20℃～60℃ 带空气流动

存储温度

-40°C~85°C

存储湿度

10~95%@40°C, 无冷凝

振动

5grms/5~500Hz/随机/工作状态(SSD); 1grms/5~500Hz/随机/工作状态(HDD)

冲击

50g峰值加速度(持续11ms)(SSD); 20g峰值加速度(持续11ms)(HDD）

EMC/认证

CE/FCC Class A
