JY-IPC-SI3555

CPU+PCH

Intel® Comet lake 10th-Gen Celeron/Pentium/Core™ i9/i7/i5/i3 CPU，Intel® Q470 PCH

系统内存

2*DDR4 SO-DIMM 槽, 支持到2933MHz, 最大64GB

扩展接口

1*M.2 Type 2230 E-key, PCIeX1, USB2.0和CNVio, 支持千兆WiFi6和BT5.0
1*M.2 Type 3052 B-key, PCIeX1, USB2.0+SIM, 支持5G NR兼容4G LTE
1*M.2 Type 2280 M-Key(PCIex4信号), 支持NVME高速存储盘, 或PCIe信号扩展模块

Graphics

Intel® UHD Graphics，支持DirectX 12，openGL 4.5，核显2*HDMI 1.4为双4K超高清显示, 最高分辨率4096 x 2304@24Hz

音频

可选Realtek ALC芯片, 1*Audio-out和1*MIC高保真音频，支持5.1声道

以太网

3*Intel I226V 2.5G-LAN, 支持iAMT 13.0主动管理，配置Core I5/I7/I9 CPU即支持vPro技术
8*Intel I210AT IEEE 802.3af (15.4W/48V)

存储

1*2.5“ HDD/SSD SATA3(支持RAID0,1), 最高可支持大容量15mm厚度HDD, 最高支持 6G bit/秒的传输速度
1*M.2 Type 2280 M-Key(PCIex4信号)，支持NVMe超高速固态存储

DIO

8-bit DIO, TTL信号可编程输入输出

CAN

同时支持CAN2.0A和CAN2.0B协议，符合ISO/DIS 11898-1/2/3标准

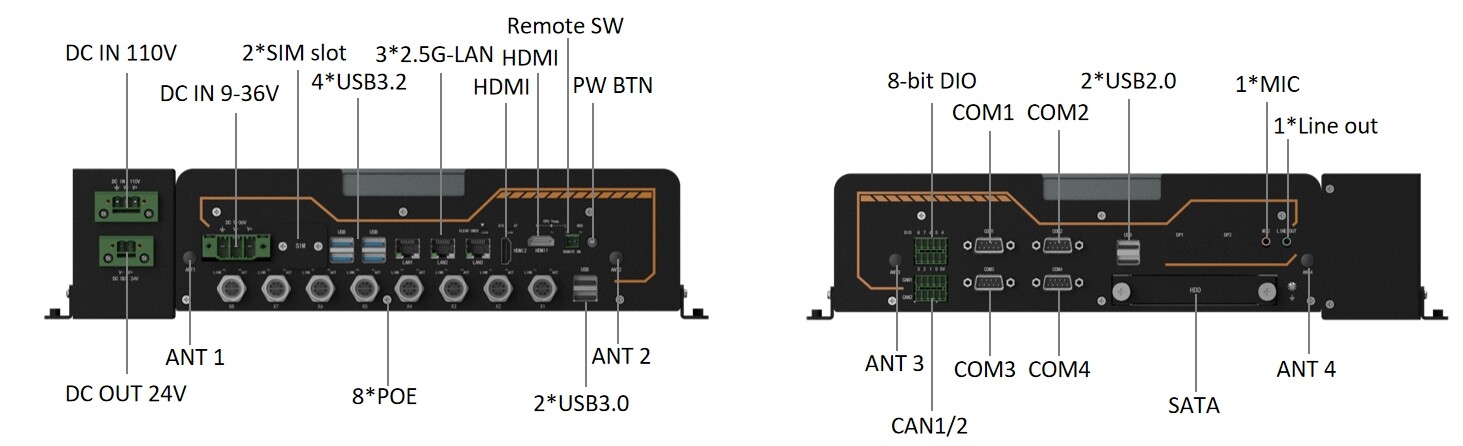

I/O接口

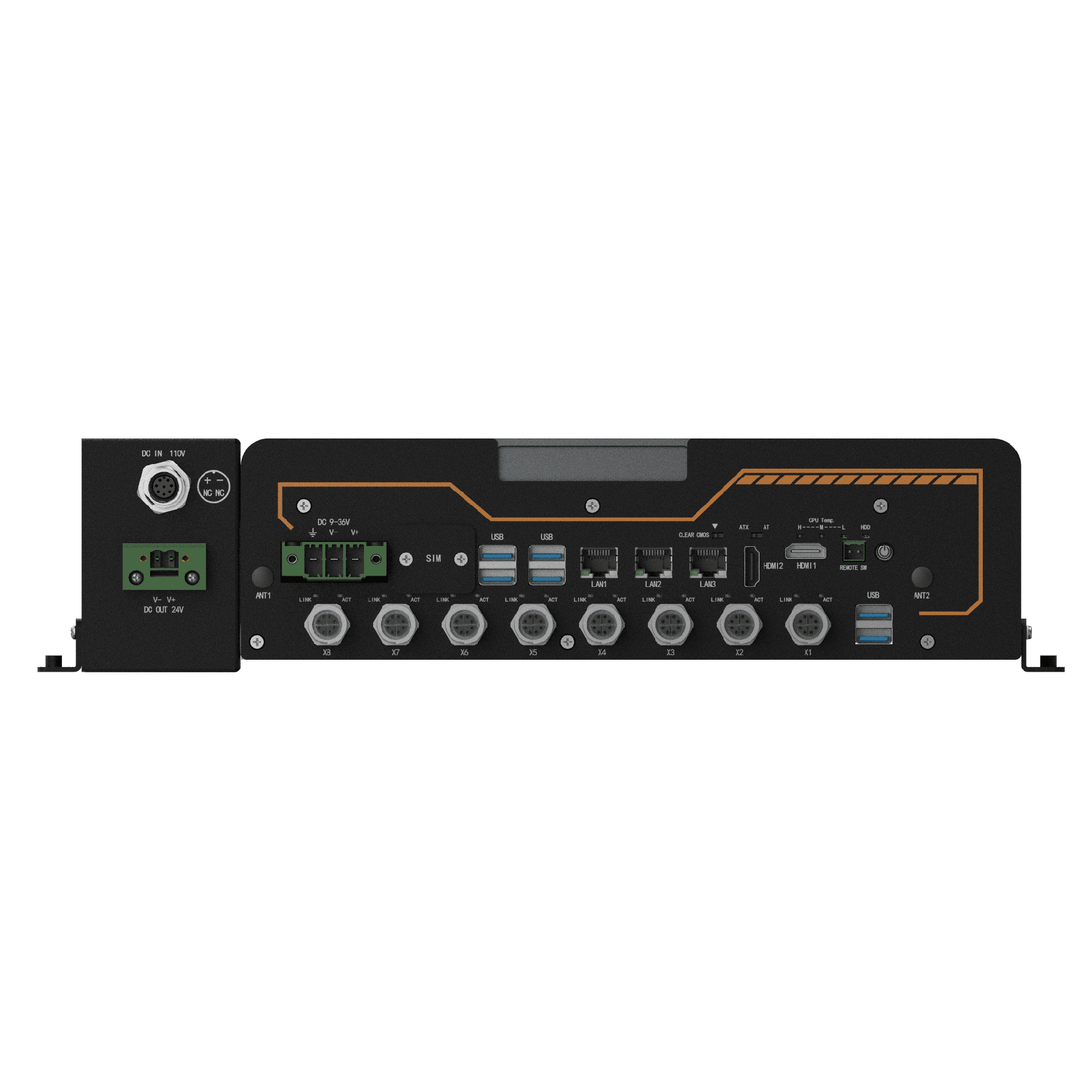

前置接口：3*2.5G-LAN(Rj45)；8*POE Gig-LAN（M12）；4*USB3.2(Type A), 最高10G bit/秒的传输速度;
2*USB3.0 (Type A)；CPU核显: 2*HDMI；2*SIM卡槽;

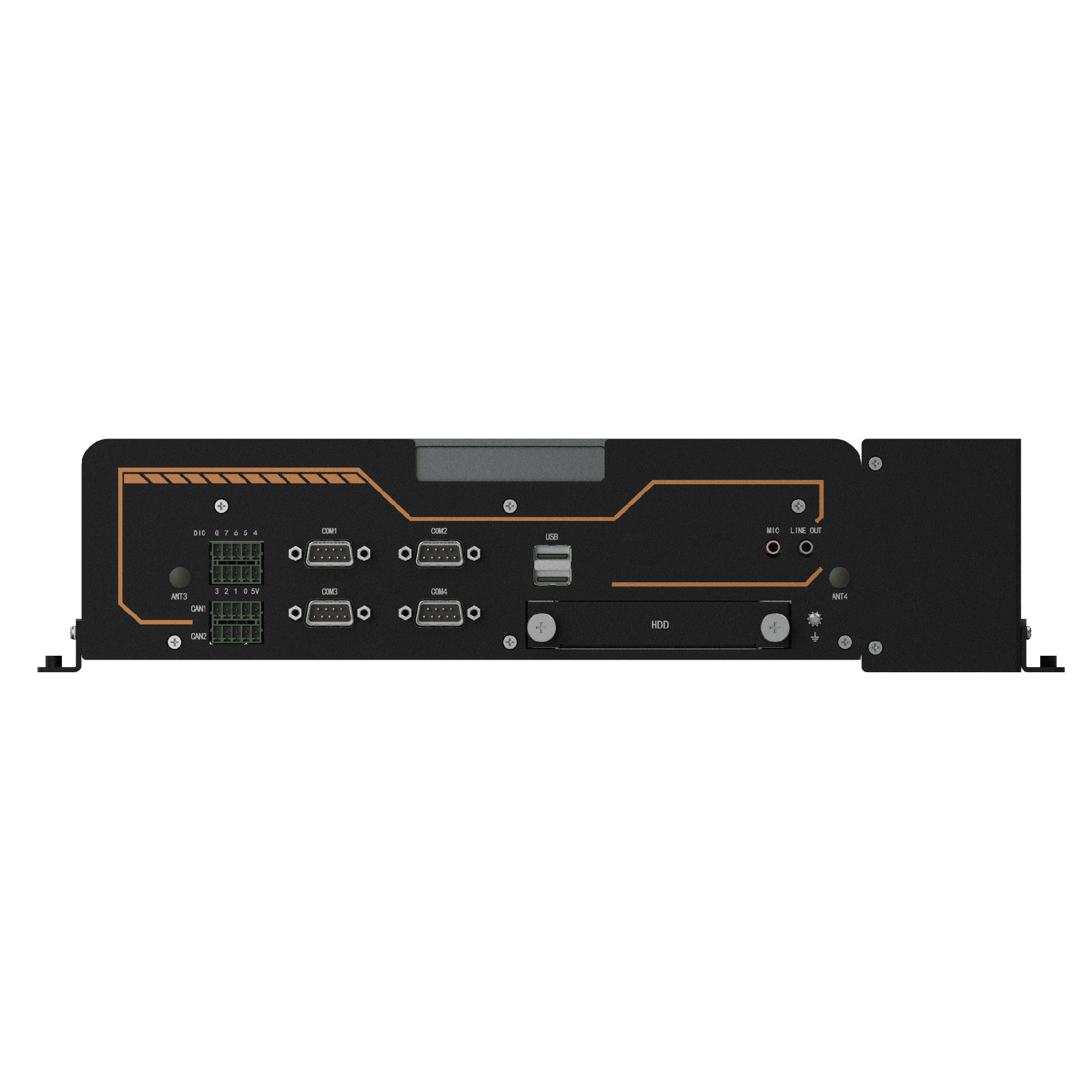

后置接口：2*USB2.0(Type A)；2*RS232/422/485, 可通过BIOS设置模式 (DB9 Male); 2*RS485 (DB9 Male)；
1*8-bit DIO (2*5Pin 凤凰端子)； 2*CAN(2*5Pin 凤凰端子)；1*Line out+1*Mic (3.5mm phone jack);

指示灯

1*Power LED(Power按键上), 1*硬盘指示灯, 3*CPU温度等级指示灯（Red为报警, Yellow为高温, Green为常温）

控制开关

1* Power按键 w/LED, 2-pin凤凰端子远程开关，1*F-panel杜邦插针， AT-ATX拨码开关，Clear Cmos拨码开关

电源要求

DC 110V铁标隔离电源（±40%）, 3-pin 5.08间距凤凰端子座，过压过流反接保护，最大输出功率250W
TDP功耗：110W(I7-10700 CPU)

看门狗定时器

可编程超时中断或系统复位，1到255秒

操作系统

Windows 10 IoT Enterprise (64-bit), Windows 11 IoT Enterprise (64-bit)，Windows Server 2019, Ubuntu, SUSE,
Redhat Enterprise, Wind River Linux，Yocto Project (64-bit)，Wind River VxWorks 7

构造

铝矩型材散热外壳，SGCC箱体

颜色

黑色

安装方式

桌面式安装

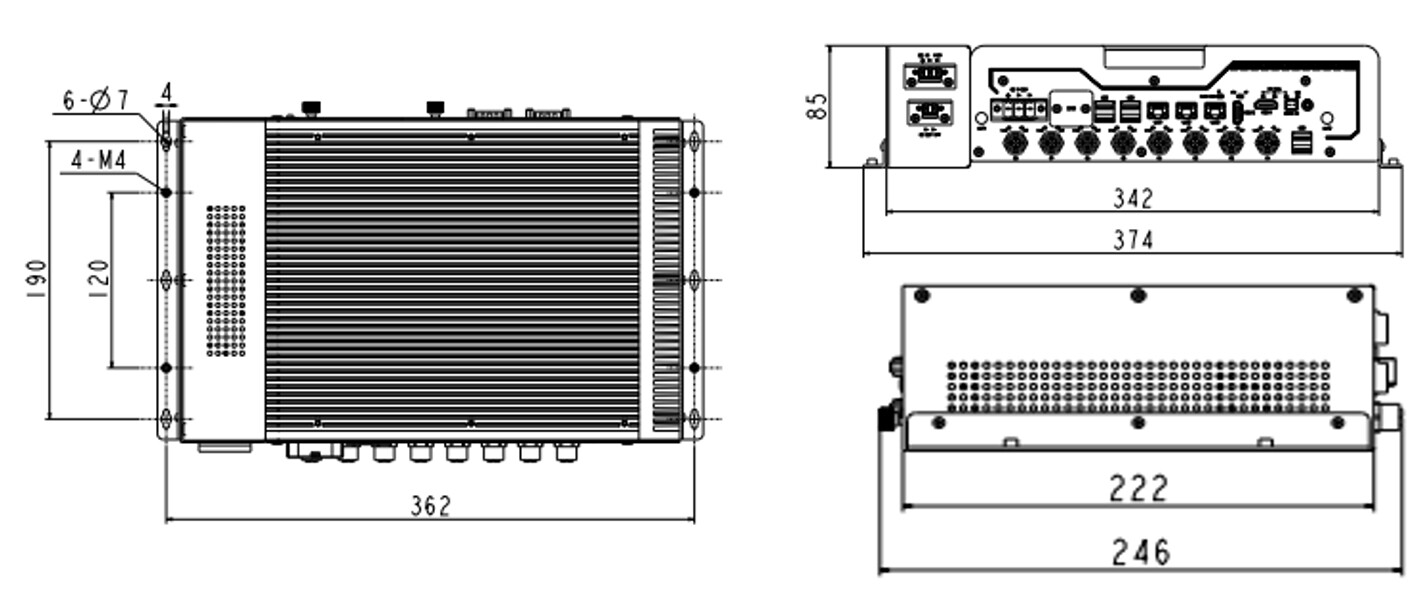

尺寸

(L*W*H)：374*246*85mm（带安装件）；342*222*85mm（不带安装件）

净重

7.76kg

工作温度

EN50155 QT1: -25~55摄氏度（TDP 35W CPU, 空气流动）

存储温度

-40°C~85°C

存储湿度

10~95%@40°C, 无冷凝

振动

5grms/5~500Hz/随机/工作状态(SSD); 1grms/5~500Hz/随机/工作状态(HDD)

冲击

50g峰值加速度(持续11ms)(SSD); 20g峰值加速度(持续11ms)(HDD）

EMC/认证

EN50155: 2021, CE/FCC Class A
