JY-IPC-KM7611-S

CPU+PCH

Intel® Alder lake-S/Raptor Lake-S 12/13th Gen Core™ i9/i7/i5/i3/Pentium/Celeron LGA1700 CPU，最大功耗65W
Intel® H610 PCH

系统内存

2*262-Pin SODIMM，双通道DDR5 4800MHz，最大64GB

扩展接口

2*全长Mini-PCIe，带PCIeX1和USB2.0信号，可扩展PCIe信号的功能模块
1*M.2 3052/3042 B-Key，带SIM卡槽，带PCIeX1和USB2.0信号，支持5G NR模块

Graphics

Intel® UHD Graphics, Supports DirectX 12, OpenGL 4.5，OpenCL 3.0，
HDMI最高分辨率4096*2160@60Hz

音频

Realtek ALC897音频，1*Line out和1*MIC高保真音频，支持5.1声道

以太网

3*Intel I210AT 千兆网，PCIe X1足额带宽，10M/100M/1000Mbps自适应，支持WOL
1*Intel I219LM 千兆网，PCIe X1足额带宽，10M/100M/1000Mbps自适应，支持WOL

存储

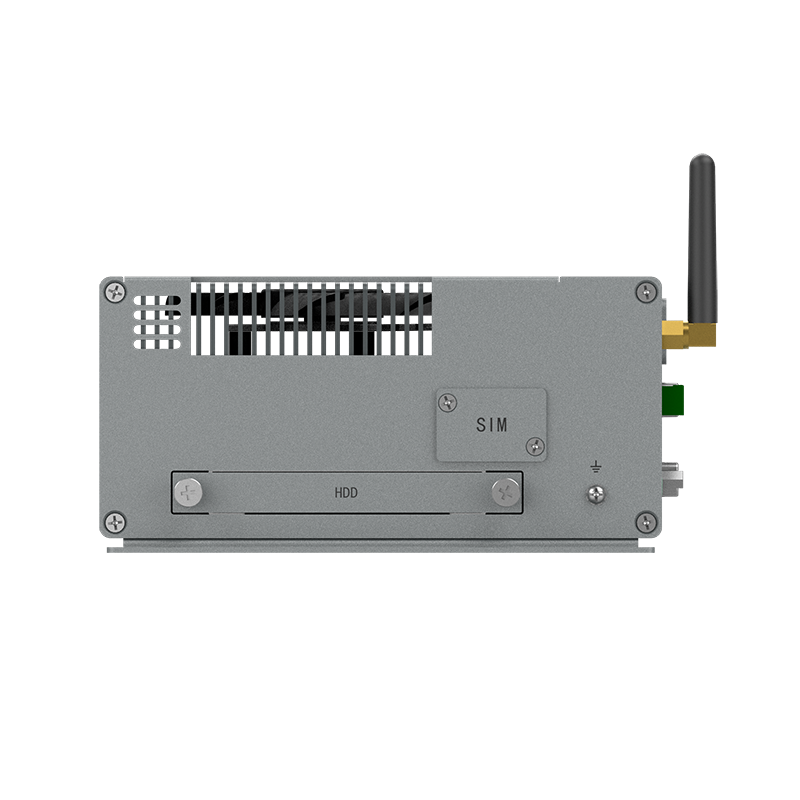

1*2.5”SATA3易插拔硬盘架，最高支持6Gbps的传输速度
1*全长mSATA，带SATA3.0信号，最高支持6Gbps的传输速度

DIO

8位隔离DIO，4位DI为2.5KV光电隔离，支持PNP和NPN模式选换；
4位DO为2.5KV光隔达林顿输出，匹配电阻内置，可根据不同驱动电流进行选换；脉冲周期达到2ms/次脉冲波

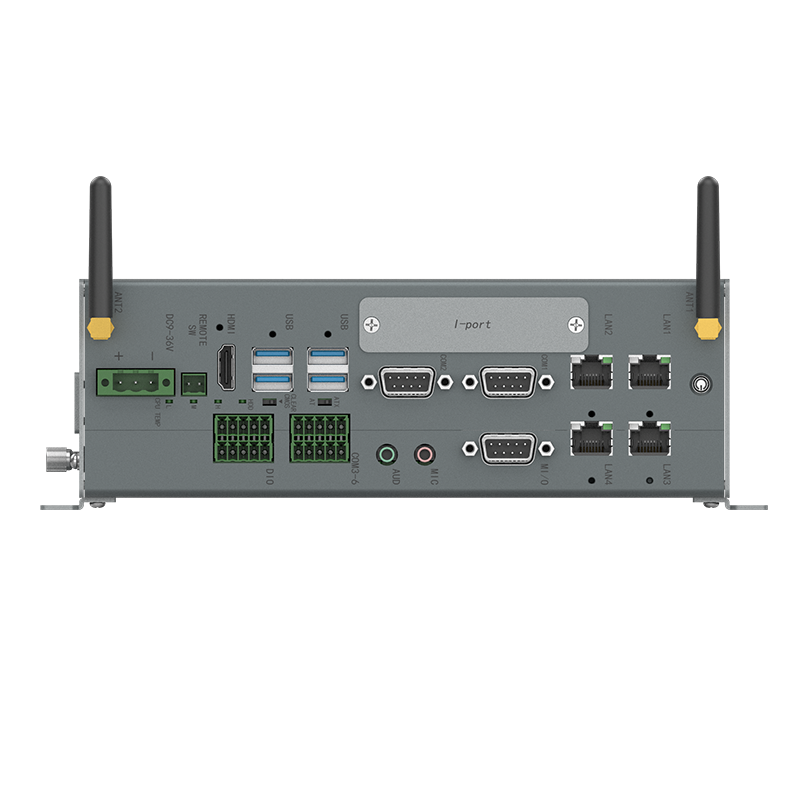

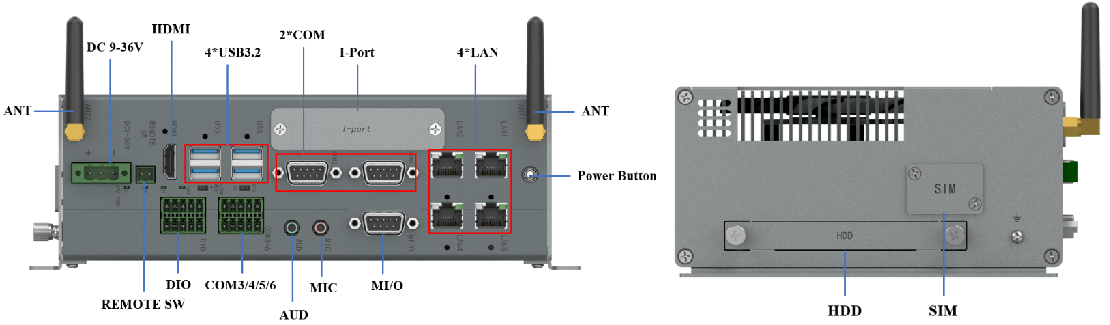

I/O接口

4*RJ45 Gig-LAN；2*USB3.2 gen2.0 Type A, 10Gbps传输速度；2*USB3.2 gen1.0 Type A, 5Gbps传输速度;
1*USB2.0 Type A（内置）；2*RS232/422/485通过BIOS设置(DB9 male) , 4*RS232(2*5Pin凤凰端子);
8位隔离DIO（2*5pin凤凰端子）；1*HDMI; 1*Line out+1*Mic (3.5mm phone jack)

I-Port接口

支持内置Mini PCIe等扩充接口引出

指示灯

1*Power LED(Power按键上), 1*硬盘指示灯, 3*CPU温度等级指示灯（Red为报警, Yellow为高温, Green为常温）

控制开关

1* Power按键 w/LED, 2-pin凤凰端子远程开关，AT-ATX拨码开关，Clear Cmos拨码开关

电源要求

DC IN 9-36V, 3-pin 5.0mm间距凤凰端子座，带短路，过压和过流保护
TDP : TBD

安全

可选支持TPM2.0

看门狗定时器

可编程超时中断或系统复位，1到255秒

操作系统

Windows 11，Windows 10 IoT Enterprise 2021 LTSC, Ubuntu, SuSe, Red Hat Enterprise,
Wind River Linux, Wind River VxWorks 7

构造

铝矩型材散热外壳，SGCC箱体

颜色

银灰色

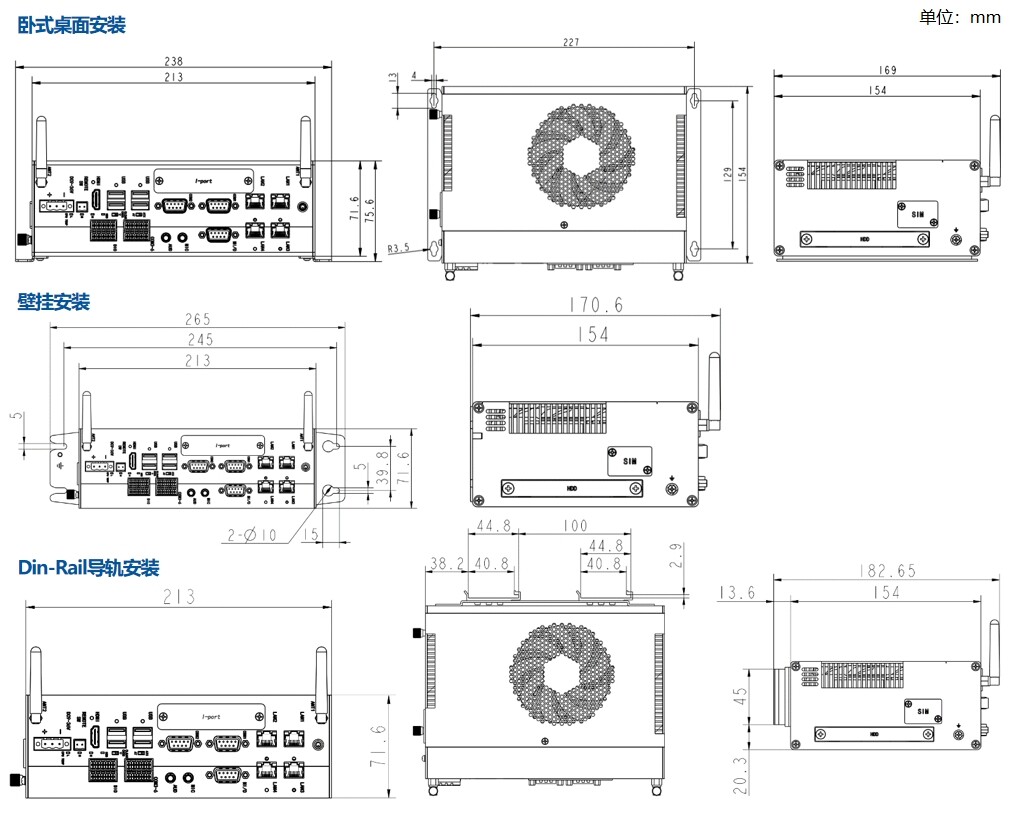

安装方式

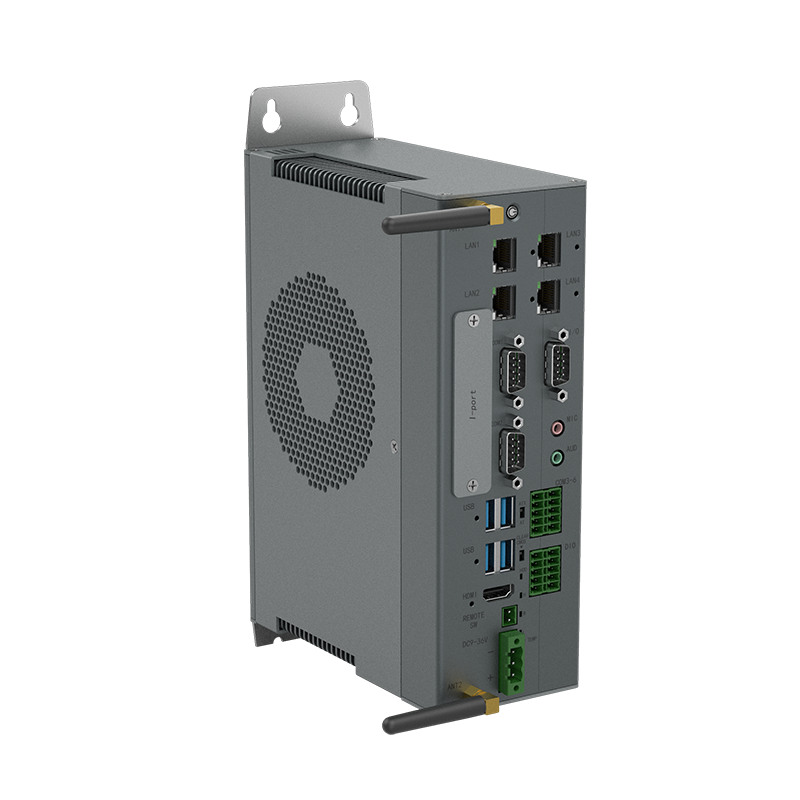

默认卧式桌面式安装，选配壁挂安装或导轨安装

尺寸

(W*D*H)：238*169*75.6 mm （卧式桌面安装）

净重

TBD

工作温度

-20～60℃, 宽温SSD, 空气流动
-10～55°C, 常温HDD, 空气流动

存储温度

-40°C~85°C

存储湿度

10~95%@40°C, 无冷凝

振动

5grms/5~500Hz/随机/工作状态(SSD); 1grms/5~500Hz/随机/工作状态(HDD)

冲击

50g峰值加速度(持续11ms)(SSD); 20g峰值加速度(持续11ms)(HDD）

认证/EMC

CE/FCC Class A
