JY-IPC-KM5611-S002

CPU+PCH

Intel® Coffee lake 9th/8th-Gen Core™ i9/i7/i5/i3/Pentium/Celeron LGA1151 CPU，最大功耗65W
Intel® H310 PCH

系统内存

2*260-Pin SODIMM，双通道DDR4 2666/2400MHz，最大64GB

扩展接口

1*全长Mini-PCIe，带SIM卡槽，可支持4G/WIFI/PCIe信号的功能模块

Graphics

Intel UHD Graphics, Supports DirectX11.1, OpenGL 5.0 OpenCL 2.1，
HDMI最高分辨率4096*2160@24Hz，VGA最高分辨率1920*1200@60Hz

音频

/

以太网

1*Intel I210AT + 1*Intel I219LM双千兆网口，PCIe X1足额带宽，10M/100M/1000Mbps自适应，支持WOL

存储

1*2.5”SATA3易插拔硬盘架，最高支持6Gbps的传输速度
1*全长mSATA，带SATA3.0和USB2.0信号，支持mSATA存储盘

DIO

32位光电隔离DIO，16位DI为2.5KV光电隔离，支持PNP和NPN模式选换；
16位DO为2.5KV光隔达林顿输出，匹配电阻内置，可根据不同驱动电流进行选换，单路驱动电流可达500mA；
支持5V/12V/24V等多种电平输入，脉冲周期达到2ms/次脉冲波

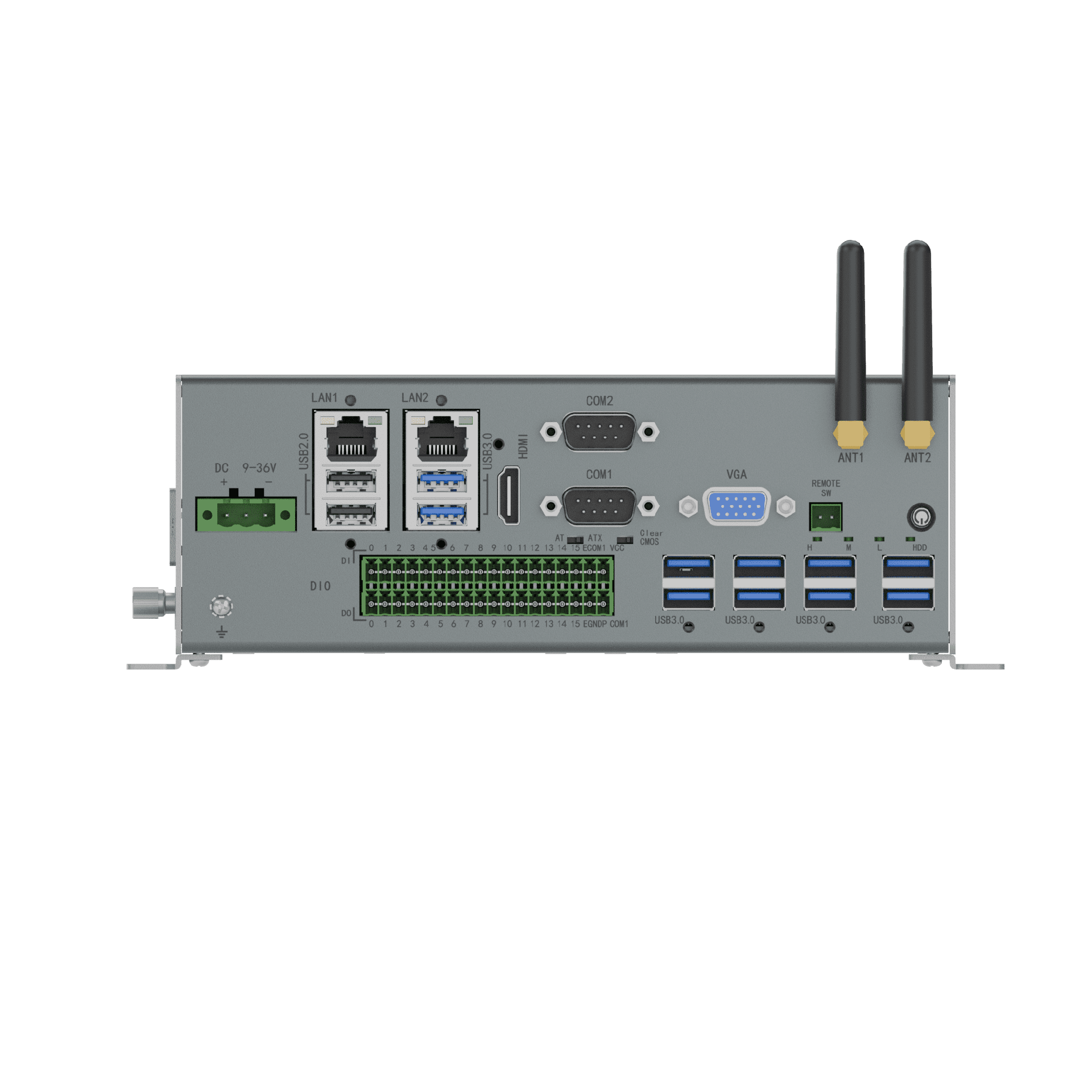

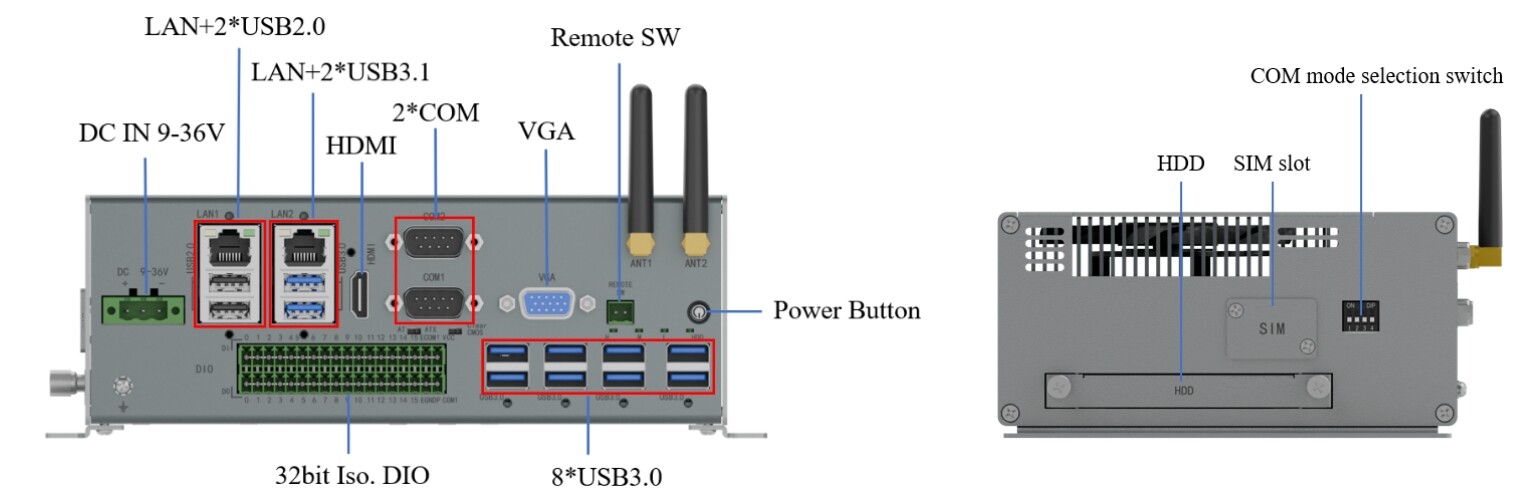

I/O接口

2*RJ45 Gig-LAN；2*USB3.1 Type A, 5Gbps传输速度；
8通道USB3.0专用控制器，支持USB3.0相机；2*USB2.0 Type A; 1*USB2.0 Type A（内置）；
1*RS232/485通过拨码开关设置(DB9 male) , 1*RS232(DB9 male);
32位隔离DIO（2*18pin凤凰端子）; 1*HDMI; 1*VGA

指示灯

1*Power LED(Power按键上), 1*硬盘指示灯, 3*CPU温度等级指示灯（Red为报警, Yellow为高温, Green为常温）

控制开关

1* Power按键 w/LED, 2-pin凤凰端子远程开关，AT-ATX拨码开关，Clear Cmos拨码开关

电源要求

DC IN 9-36V, 3-pin 5.0mm间距凤凰端子座，带短路，过压和过流保护
TDP : TBD

安全

可选支持TPM2.0

看门狗定时器

可编程超时中断或系统复位，1到255秒

操作系统

Windows 10 Enterprise & IOT Enterprise（64 位）(CFL-R) Ubuntu、SuSe、Redhat Enterprise 1,2 (Kernel 4.14) (CFL-R) Wind River VxWorks 7 (CFL-R)

构造

铝矩型材散热外壳，SGCC箱体

颜色

银灰色

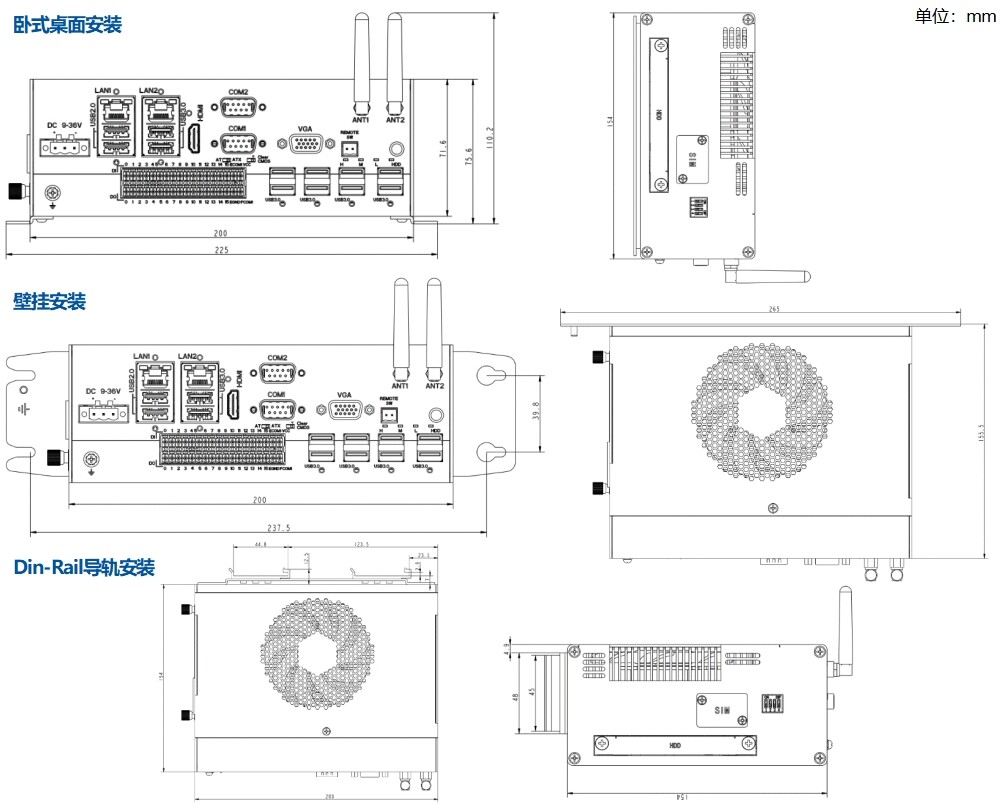

安装方式

默认壁挂安装，选配卧式桌面安装或导轨安装

尺寸

(W*D*H)：225*154*75.6 mm

净重

TBD

工作温度

-20～60℃, 宽温SSD, 空气流动
-10～55°C, 常温HDD, 空气流动

存储温度

-40°C~85°C

存储湿度

10~95%@40°C, 无冷凝

振动

5grms/5~500Hz/随机/工作状态(SSD); 1grms/5~500Hz/随机/工作状态(HDD)

冲击

50g峰值加速度(持续11ms)(SSD); 20g峰值加速度(持续11ms)(HDD）

认证/EMC

CE/FCC Class A
