JY-IPC-ECU5000

CPU

Intel® Elkhart lake SoC CPU: Celeron J6412 2.0-2.6GHz 4核4线程

芯片组

Intel® CPU SoC MCP

系统内存

1*DDR4 3200 MHz SODIMM，最大支持 32GB

BIOS

AMI EFI BIOS，128Mbit SPI flash memory

存储

1*全长mSATA，带SATA3.0信号，最高支持6Gbps的传输速度

显示

1*HDMI显示;
Intel UHD Graphics 或 锐炬® Xᵉ Graphics，Supports Intel DL boost深度学习加强技术，DirectX12.1，
OpenGL 4.6 OpenCL 3.0，HDMI最高分辨率4096*2304@60Hz

扩展

2*全长Mini-PCIe，带PCIeX1和USB2.0信号，可扩展PCIe信号的功能模块
其中1*MiniPCIe，带SIM卡槽，支持4G模块；另一个MIniPCie接口功能预留

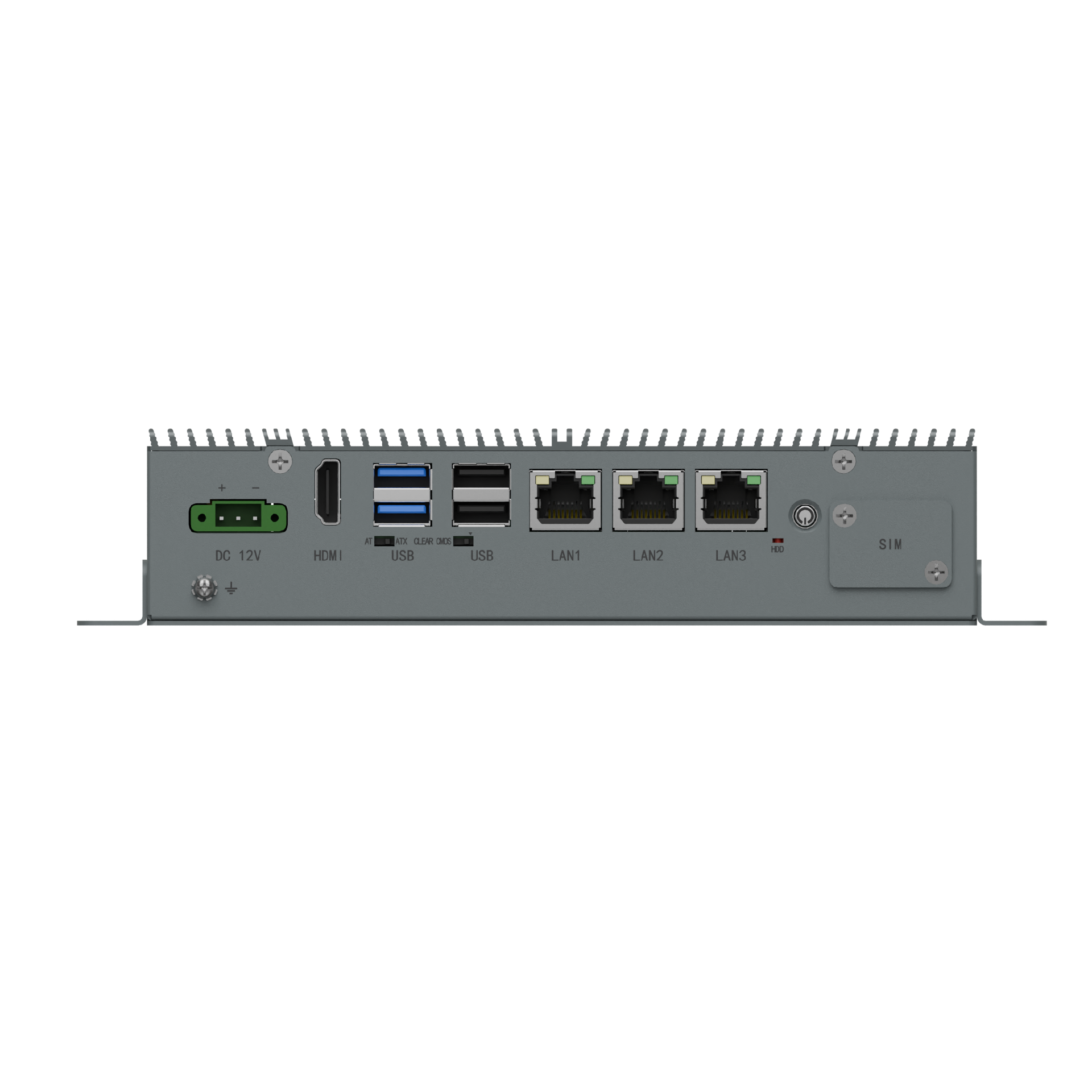

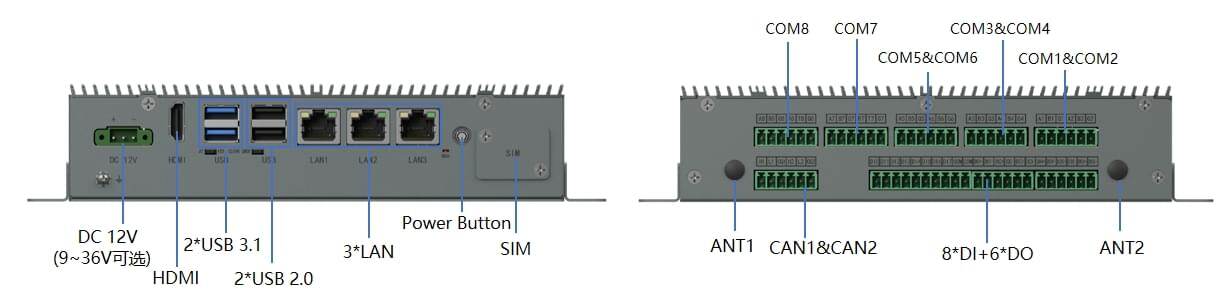

前面板I/O

1*HDMI；2*USB3.1+2*USB2.0 Type A ；3*RJ45；1*3pin DC-IN端子插座；1*SIM卡槽(带SIM盖板)

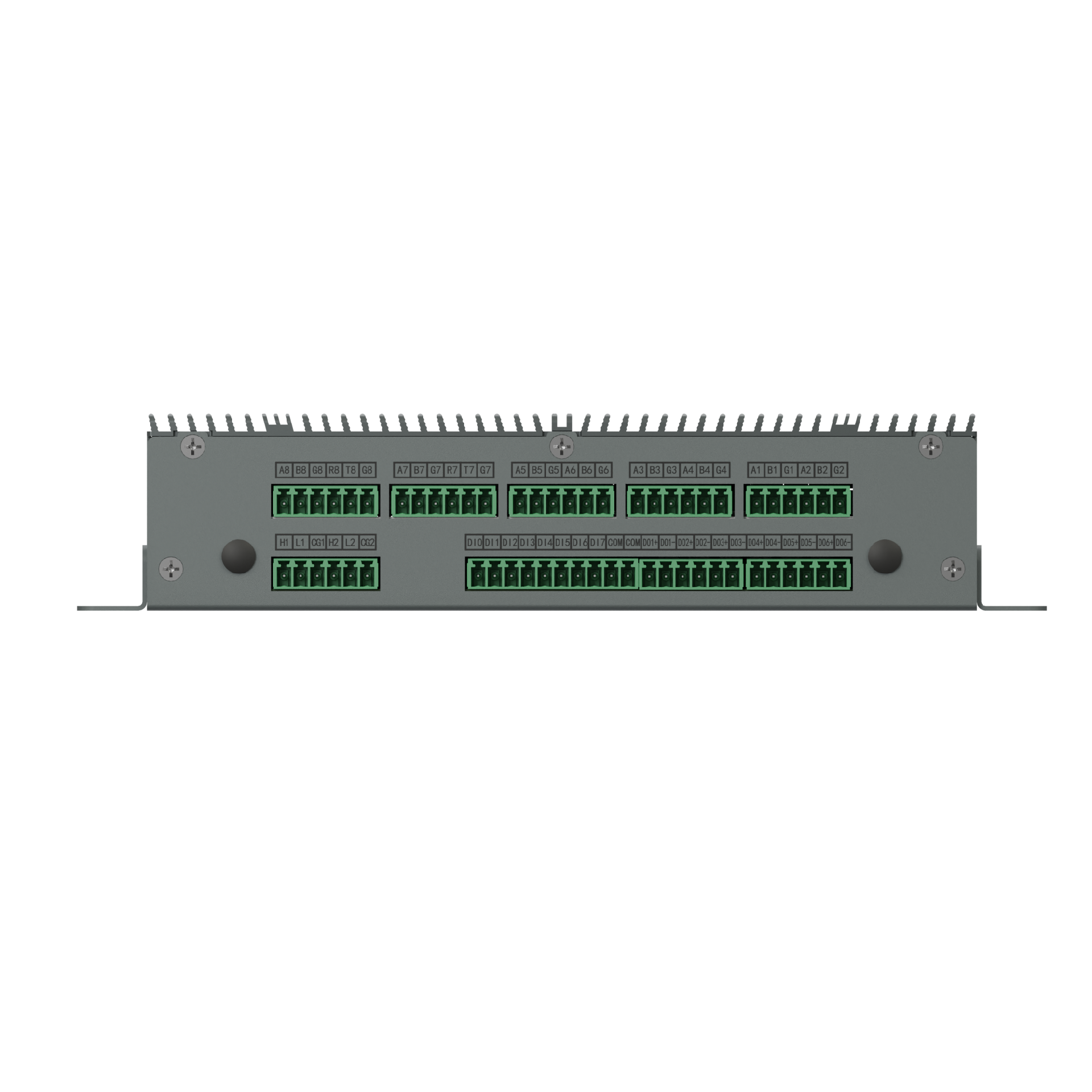

后面板I/O

8*COM：2*RS232/485和6*RS485三线信号(8个串口均为1*6P凤凰端子形式)；
8*DI输入信号形式为湿节点输入，24V/0V高低电平，光耦隔离;6*DO输出信号形式为继电器常开输出、无源输出，
继电器触点容量为：30V DC/5A、250V AC/5A(DIO均为1*6P凤凰端子形式)；
2*CAN，凤凰端子形式，线序为H、L、GND，满足CAN2.0B标准，波特率为1M，
支持信号隔离（默认1.5KV,可选其他），满足静电3级、浪涌3级、脉冲群3级等保护要求

LAN

3*LAN带独立隔离变送器，RTL811H-VB网络芯片，支持10/100/1000Mbps

控制和LED

Power Btn，1*HDD LED,1*CMOS，1*AT/ATX

电源要求

DC-IN: 12V或9~36V 宽压输入, 过压过流反接保护
功耗: 18.35W (CPU Celeron J6412 @2.00GHz，8G DDR4，128G mSATA)

操作系统

Windows 10,Linux系统

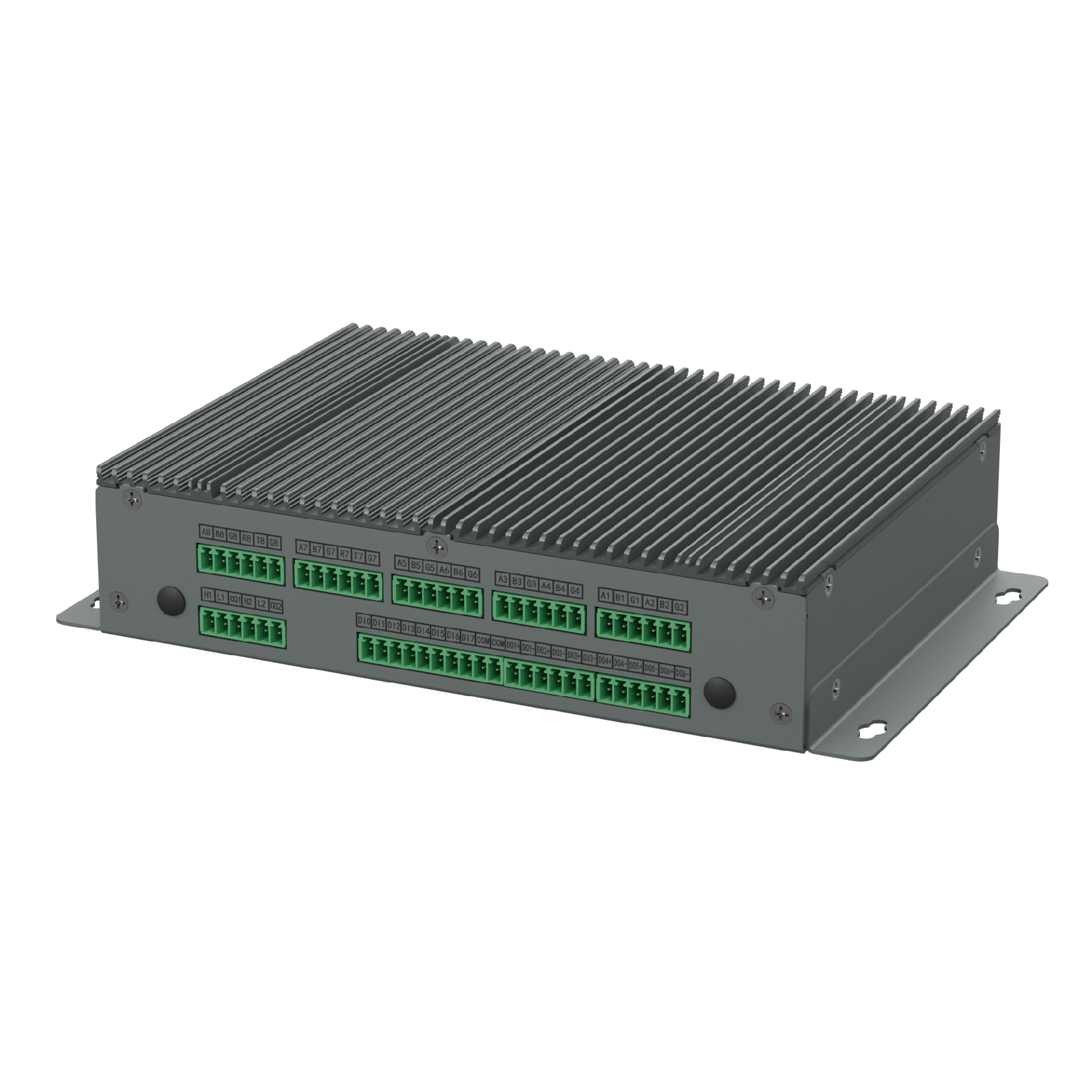

结构设计

铝矩型材散热外壳，SGCC箱体

工作温度

-20～60℃

存储温度

-40°C~85°C

存储湿度

10~95%@40，无冷凝

振动

5grms/5~500Hz/随机/工作状态(mSATA)

冲击

50g峰值加速度(持续11ms)

安装方式

卧式桌面安装

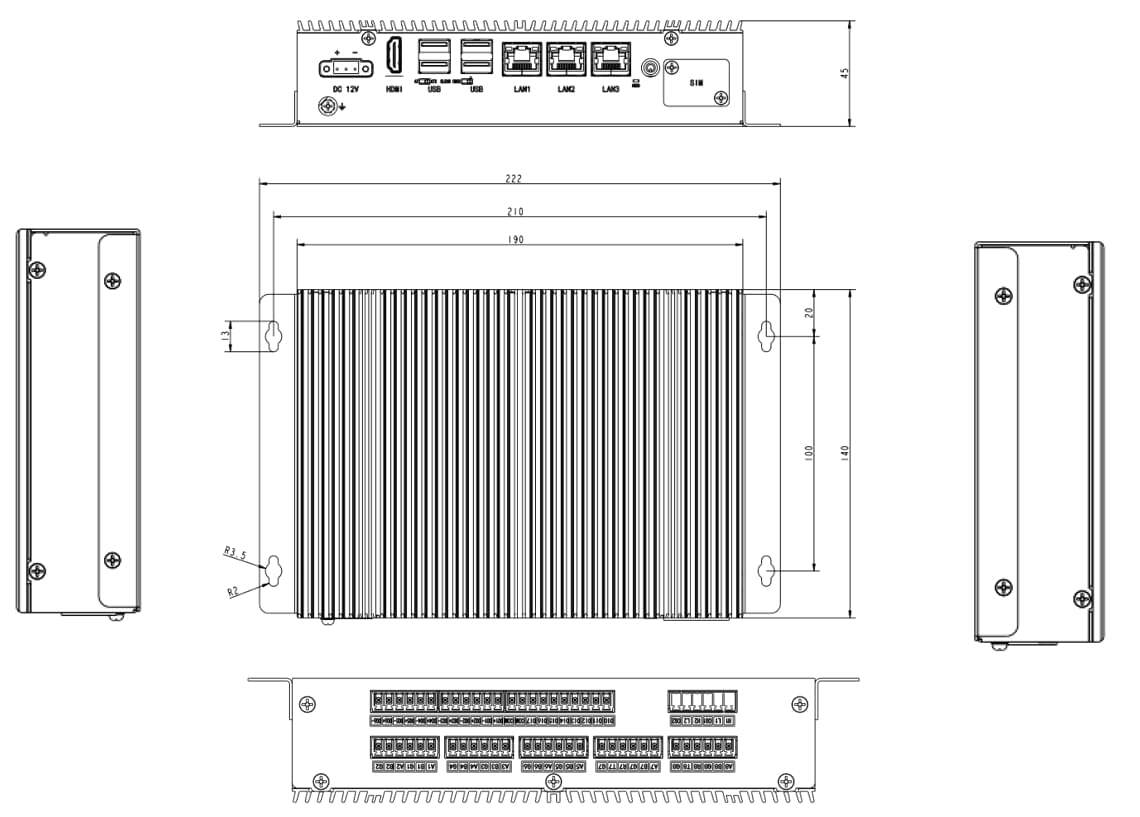

尺寸

(W*H*D)： 222*140*45mm(带安装件) ；190*140*45mm(不带安装件)

净重

1.32kg

EMC

CE/FCC Class A
